Menşe yeri: | Çin |
Marka adı: | Metalwork |
Sertifika: | CE, ISO, CCC |
Model numarası: | CNC5-4000 |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | 1 x 20’lik GP |
Teslim süresi: | 30 GÜN |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | ayda 100 setleri |
CNC sistemi: | Hypertherm, Fangling, vb. | Yükseklik kontrolörü: | Hongyuda, Hypertherm, vb. |
---|---|---|---|
Yerleştirme yazılımı: | FastCAM, InteGNPS, vb. | Kaynak aleti: | 9 + 1 |
Motorlu: | Panasonic | redüktör: | Shimpo, Neugart |
Renk: | Kırmızı + siyah, mavi + sarı veya özelleştirilmiş | Garanti: | 1 yıl |
Vurgulamak: | cnc h kiriş sondaj makinesi,h kiriş montaj makinesi |
H ışın için CNC5 Serisi Portal Tipi Çok kafa Dikey Şerit Kesme Makinesi
Ürün Açıklaması:
Bu cnc kesme makinesi serisi, tek veya çift sürücü kullanan ve bilgisayar kontrolü, hassas mwchanism ve oksijen kesimini birleştiren yüksek performanslı bir ekipmantır.
1. Hem sürüş ucu hem de çapraz kirişler, stresleri hafifletilen kutu-kiriş kaynak yapısını benimser, kompakt yapıya, hafifliğe, iyi sertliğe, küçük deformasyona ve sanatsal görünüme sahiptir.
2. Ana uzun huzme huzmesi ve enine torchun hareket ettirilmesi, Japonya'nın SHIMPO redüktörünü kremayer dişlisi ile tahrik eden Japonya Panasonic servo sürücüsü ve motorunu kullanır.
3. Sürüş ucu kirişinin, kılavuz milinin sıkıştırma çubuğunu eksantrik milini ayarlayarak sıkı bir şekilde yapabilmesini sağlayan yatay kılavuz tekerlekleri ile donatılmış tarafı, bu nedenle, tüm hareket sırasında kararlılık ve doğruluk garanti edilebilir.
4. Boyuna kılavuz raylar yüksek yoğunluklu raylar tarafından yapılır, rayın tüm temas yüzeyleri hassas işleme ve hassas taşlama rafları kılavuz yolun dışına monte edilir.
5. Uzunlamasına kılavuz rayları, rayın uzunlamasına düzgünlüğünü ve paralelliğini sağlayabilen plaka destek levhası ve bağlantı manşonuyla ateşlenir.
6. Otomatik ateşleyici ve torç yükseklik kontrolörü, müşterinin ihtiyacına göre uygun çalışma ile seçilebilir.
7. Torçta, kesme işlemi sırasında güvenlik tehlikelerini önleyebilecek geri tepme tutucu bulunmaktadır.
T eknik Parametreler:
model | CNC5-3000 | CNC5-4000 | CNC5-5000 |
Göstergesi (mm) | 3000 | 4000 | 5000 |
Etkili kesme genişliği (mm) | 230-2200 | 230-3200 | 230-4200 |
Ray uzunluğu (mm) | 12000/14000 | 12000/14000 | 12000/14000 |
Etkili kesme uzunluğu (mm) | 10000/12000 | 10000/12000 | 10000/12000 |
CNC kesim meşale | 2 | 2 | 2 |
Şerit kesme meşale | 9 | 9 | 9 |
Kesme kalınlığı (mm) | 6 ~ 100 | 6 ~ 100 | 6 ~ 100 |
Görev yok çalışma hızı | 4000 mm / mm | ||
Sürüş modu | Tek / çift | Tek / çift | Çift |
Hassas kesim | ± 0.5 mm / mm | ||
Tekrarlama yeteneği hassas | ± 0.5 mm / mm |

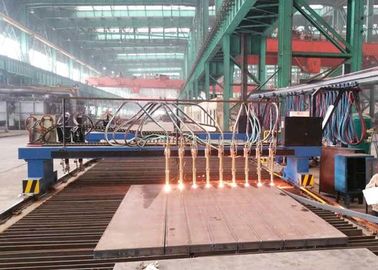

Makine gösterisi:
Tedarik kapsamı:
1, çerçeve birimi: kiriş, boru, geniş kiriş ve boylam ve genişletilmiş redüktör vb.
2, Parça ünitesi: Kılavuz ve aksesuarlar. Kılavuz boyutu 14m * 2PCS'dir.
3, Kesme tabancası ünitesi: Doğrusal tek kesme tabancası * 10 ADET ve aksesuarlar.
4, Elektrik kontrol sistemi: Elektrik kontrol panosu, boylam ve geniş motorlar ve aksesuarlar.
5, Gaz kaynağı ünitesi: Ana hava kauçuk boru, sürgülü araç vb.
6, yedek parça: 1 set
Mallı belgeler:
Elektrik ve gaz haritası dahil 1, Talimatlar.
2, sertifika
3, Ambalaj listesi
4, Yer döşeme temelleri döşeme çizim.
Ekipman kalite taahhüdü:
A, şirketimizin ürettiği tüm ürünler ulusal ve işletmeler standardına uyumludur.
B, Ürünlerimiz tüm teknik gereksinimlerini ve parametreleri karşılamalı ve güvenli ve istikrarlı bir işlev sağlamalıdır.
C, Ekipmanın kullanıma hazır hale gelinceye kadar, kurulum ve test talimatı vermek ve talimat vermek için işçiyi alıcının çalışma sahasına göndereceğiz. Ayrıca, kullanıcı için ekipman operatörünü ve bakım personelini eğitiyoruz.
D, ekipman garanti süresi bir yıldır. Bu süre zarfında, kullanıcı tarafından yanlış kullanımdan kaynaklanan arızalar için onarımdan ve değiştirmeden sorumlu olacağız.
E, Garanti süresinden sonra, şirketlerimiz de müşteri ihtiyaç ve bakımlarını izleyecektir.
