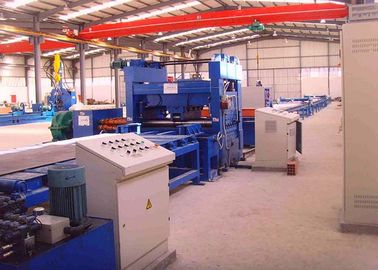

Uncoiling Tesviye Bobin Kesme Makinesi Işık Kutbu İçin Uzunluk Hattına 5x1250 Kesme

Işık Direği Boy Kesme Hattı

Uygulama:

O hafif kutup malzeme açma, tesviye, kesme, kazıma kenar dilme ve konik dilme işlemi için, bir taraf küçük genişlik, bir taraf büyük genişlik çelik levha elde etmek içindir.

Bu hat, farklı uzunluklarda paslanmaz rulo için, gerektiğinde uzunluk olarak düzleştirilmiş plakalara dekolteli tesviye kesimi yapılarak kullanılır.

Bu hat, her türlü paslanmaz rulo, renkli rulo, alüminyum rulo, galvaniz rulo veya boyalı rulo gibi işlemler yapabilen düzen, kolay kullanım, yüksek düzeyde otomasyona uygundur. Bu çizgi, araba, konteyner, ev aletleri, paketleme, inşaat malzemesi vb. Gibi metal levha işleme endüstrisinde geniş çapta uygulanmaktadır.

Bu hat bobin araba, çift kafa açıcı, hidrolik presleme ve yol gösterici, kürek kafa, tutam cihaz, eşitlikçi, servo uzunluk ölçme cihazı, pnömatik cluth makası, kayış konveyörü, pnömatik istifleyici, boşaltma arabası, elektrik sistemi vb. tekerlekli yuva, direksiyon cihazı vb.

Teknik Parametre ve Oluşturulan Cihazlar:

Ekipman şunları içerir:

1. Çelik bobin dolly araba yükleme:

YUKARI ve aşağı: Hidrolik

Yatay hareket: motorlu

Yükleme ağırlığı: 15Ton

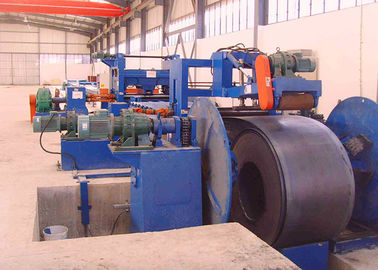

2. Hidrolik çift kafa şemsiye tipi açıcı:

Dahil: Motorlu ödeme, Motor, redüktör,

Zincir sistemi döndürmek için vardiya alır. Dönüş yönü saat yönünde ve saat yönünün tersinde olabilir.

Aç ve kapat: Hidrolik

Yükleme ağırlığı: 15Ton

3. Hidrolik kılavuz presleme, kürek kafa, tutam ve besleme cihazı:

Çelik bobinin başını besleme ünitesine almak içindir, hidrolik bobin ve çelik bobinin gevşemesini önlemek için bastırın.

İki silindirin dönmesi, malzemeyi kenar yarma birimine besler. Yukarı yuvarlanma yukarı ve aşağı: hidrolik

4. Orta yuvarlanma yolu tezgah: 4M

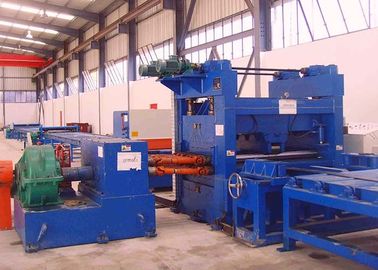

5. Seviye ünitesi: (iki yatıyordu tipi),

Dahil: hız ayarlı motor, redüktör, şanzıman.

Tesviye silindiri, 40Cr ısıl işlemlerle ilgilidir. HRC48

Toplam yukarı ve aşağı silindir 13. (bir çift sıkıştırma silindiri dahil)

Yukarı silindir tabanının yukarı ve aşağı hareketi, motor tarafından sonsuz sistem aracılığıyla tahrik edilir.

Uzunluk ölçüm ünitesi ile:

Döndürülmüş kodlayıcı, uzunluğu sınama kontrol sistemine gönderir ve belirli uzunluğu kontrol eder.

6. Kesme makinası:

Dahil olanlar: Hidrolik döner kiriş makası Q12Y-6 * 2000.

7. Çift kenar dilme ünitesi.

Işık direği için tam genişlik elde etmek için sıcak haddelenmiş çelik levhanın kazıma kenarını kesmek içindir.

Çelik sacın kesilmesi, yuvarlanma makası prensibine dayanır. Dilme biriminin önünde bir dolly vardır. Düz kesimi kontrol etmek içindir. Dilimleme bıçağının pozisyonunu değiştirerek farklı genişlikteki farklı boyutlardaki ışık direği tabakasını alın.

Dahil olmak üzere :

Raylı destek masası

Sıkma sac dolly, tek parça

Motorlu ve dişli kutulu çift bıçak tipi kenar dilme ünitesi.

8. Konik dilme ünitesi

Konik dilme makinesi, çelik sacın kesilmesi için yuvarlanma biçme prensibine dayanır. Dilme biriminin önünde bir dolly vardır. Konik kesme derecesini kontrol etmek içindir. Konik dilme oranını kontrol etmek için tıpanın dolly üzerindeki konumunu değiştirerek.

Dahil olmak üzere :

Raylı destek masası

Sıkma sac dolly, tek parça

Tek bıçaklı tip motorlu ve dişli kutulu kenar dilimleme ünitesi.

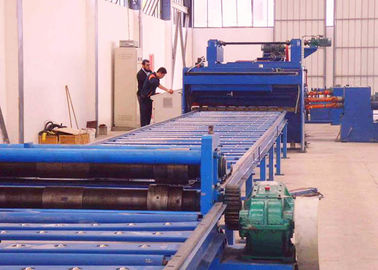

9. Top tipi destek tablosu için top tipi destek masası 12 m

10. Elektrik sistemi:

Merkez kontrol masası

PLC, AC sürücü invertör hızlı tepki ve iyi bir aktivite özelliğine sahiptir, bu da ölçüm doğruluğunu ve çalışma hızını etkili bir şekilde kontrol edebilir.

16. Hidrolik sistem:

Hidrolik güç 25L / dak

Dahil: hidrolik istasyon, vanalar, yağ tankı, ortak, yumuşak boru, sert boru vb.
