| Menşe yeri: | Çin |
| Marka adı: | Metalwork |
| Sertifika: | CE, ISO, CCC |
| Model numarası: | RCS serisi |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Plywooden kutusu |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | ayda 100 setleri |
| Gerilim: | 380V, 3PH, 50HZ veya customerized | Robot Markası: | Japonya Kawasaki |
|---|---|---|---|
| Plazma Kaynağı: | ABD Hypertherm veya Thermadyne | kalıp: | özelleştirilmiş |
| Renk: | Beyaz + kırmızı veya özelleştirilmiş | Garanti: | 1 yıl |
| Vurgulamak: | Robotik plazma kesici,hidrolik kesme makinası |
||

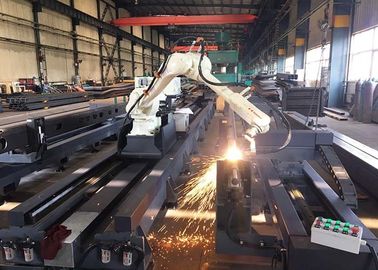

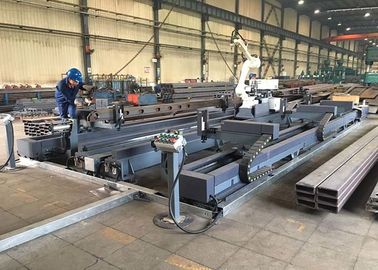

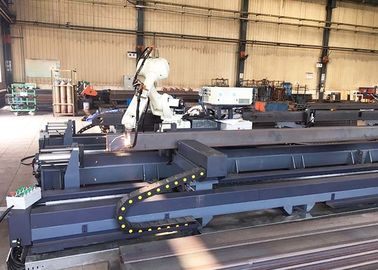

RCS Serisi Robotik Plazma Kesim İstasyonu
1. İyi işleme uyarlanabilirliği ve mobilite
Kesme robotu, kesme kafasının herhangi bir pozisyon ve tutum gereksinimini üç boyutlu olarak karşılamak için 6 serbestlik derecesine sahiptir, böylece robot kolunun ulaşabileceği alanın özel ihtiyaçları için kesme görevlerini tamamlar. Kesme robotu tabanı, kesim çalışma alanını artırmak için hareketli mekanizmaya monte edilmiştir.
2. Entegre otomatik işleme elde etmek kolay
Kesme robotu, az yer kaplama ve esnek hareket özelliklerine sahiptir. Farklı kesme işlemi yöntemleri benimsenmiştir. Bu robot entegre otomatik işlem yöntemi, geleneksel işlem sürecini büyük ölçüde basitleştirebilir, üretim verimliliğini artırabilir ve otomasyon ekipmanı ve kullanılan alan yatırımını azaltabilir.
3. En esnek işleme özellikleri
Robotik kesme makinası esnek bir tasarım, işleme programı ve yöntemi kullandığından, aynı çalışma ünitesindeki çeşitli parça parçalarının kesilmesine ek olarak kolayca başka bir çalışma ünitesine taşınabilir. Diğer otomatik kesim ekipmanları ile eşleşmeyen yeni kesim işlemlerini gerçekleştirin.
4. Plazma hızı hızlı ve düşük maliyetli
Hava plazması, oksiasetilen gaz kesme hızından daha yüksek bir kesme hızına sahiptir ve plazmanın sadece kesim sırasında havayı sıkıştırması gerekir, bu nedenle plazma kesim maliyeti düşüktür. İşçilik maliyetlerinden çok tasarruf sağlar ve personelin emeğini azaltır. Japonya Kawasaki Heavy Industries'den ithal edilen robotun iyi manevra kabiliyeti ve mükemmel kalitesi var. Tüm gün çalışmak için adapte olabilir.
5. Kuyu oluşumu
Robot plazma kesim ABD USA Hypertherm MAXPRO200 plazma güç kaynağını kullanır, kesme yüzeyi pürüzsüzdür ve insizyonun alt kenarı yapışkan değildir. İş parçasının kesme yüzeyi daha sonraki aşamada kesici tarafından parlatılır ve pahlanırsa, kesme takımına verilen hasar etkili bir şekilde azaltılabilir ve kesme deformasyonu küçük, Yüksek hassasiyetlidir.
Japonya Kawasaki BA020N Robot
Yük: 20 kg
Eksenler: 6
Erişim: 1725mm
Tekrarlanabilirlik: ± 0.04mm
Uygulama:
Kesme
| madde | Nesne tanımı | miktar | düşünce | |
| 1 | Robotik otomasyon sistemi | |||
| Kawasaki robotu RA20N | 1 | Kawasaki | ||
| Plazma kesme meşale | 1 | ABD Hypertherm | ||
| Çarpışma önleyici CAT2 | 1 | Binzell | ||
| Robot kontrol dolabı | 1 | Kawasaki | ||
| Robot trafosu, robot tabanı | 1 | metal işi | ||
| Torç sıkma kesme | 1 | metal işi | ||
| 2 | Kesme gücü sistemi | |||
| Hypertherm MAXPRO 200 plazma kaynağı | 1 | ABD Hypertherm | ||
| Güç kablosu ve kontrol teli | 1 | metal işi | ||
| 3 | Kesim masası (14 m uzunluğunda) | 1 | metal işi | |
| 4 | Fikstür | 1 | metal işi | |
| 5 | Koordineli yürüme mekanizması (14m) | 1 | metal işi | |
| 6 | Elektronik kontrol parçası | 1 | metal işi | |
| 7 | Robot yazılımı, elektrik parçası | 1 | metal işi | |
Not: ekipman, yalnızca tek istasyonlu kesim için uygun olan Hypertherm 200 güç kaynağını ve bir dizi yürüyen robot rayına sahip bir kesim masası seti kullanır.
Genel yapı:
İş istasyonu düzeninin şematik diyagramı
(Şematik diyagram, nihai teslimat temeli olarak değil, sadece gösterim amaçlıdır)
