| Menşe yeri: | Çin |
| Marka adı: | Metalwork |
| Sertifika: | CE, ISO, CCC |
| Model numarası: | DNW-150KVA`lık * 4 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Kontrplak Paketi |
| Teslim süresi: | 40 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | ayda 100 setleri |
| Kullanım: | Otomatik tel örgü kaynağı | Kaynak uzunluğu: | customerized |
|---|---|---|---|
| Nominal kapasitesi: | 150KVA | Renk: | Mavi, sarı veya özelleştirilmiş |
| Garanti: | 1 yıl | ||
| Vurgulamak: | otomatik boru Kaynak Makinası,kaynak ekipmanları otomatik |
||

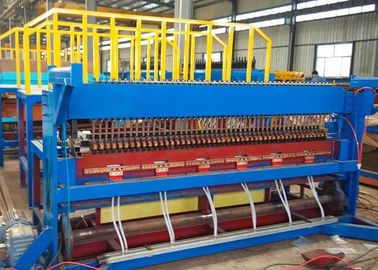

Entegre Kaynaklı Hasır Üretim Hattı için Büyük Otomatik Hasır Kaynak Makinesi
Özellikler:
1) Tel bobini üzerinden besleme ve atkı tel haznesinden boşaltma.
2) Atkı teli, atkı telinin hızlı bir şekilde boşalmasını sağlamak için bir toplama teli ile donatılmıştır.
3) Sistemin dengesini ve ürünün standart boyutunu sağlamak için Panasonic servo motor + planet redüktör ile donatılmıştır. Ekran boyutu dokunmatik ekran girişi ve aynı ekranda rahat ve esnek, atkı tel aralığı çeşitli ayarlayabilirsiniz. (atlama noktası kaynak fonksiyonu ihtiyaca göre ayarlanabilir)
4) Ağ kesme modu, yüksek hızlı otomatik ağ kesme makinesini benimser.
5) Helisel dişli redüktörü: Ekipmanın yüksek yük altında çalışmasını sağlamak için, büyük tork kuvvetine sahip K serisi helisel dişli redüktörü kullanılır ve harici kurulum kolay bakım özelliklerini sağlar.
6) Ana motor, ana motorun hızlanma ve yavaşlama süresini 0 - 1500r / dak. ekipmanın hızlı tepki yeteneğini sağlamak. (Autonics kodlayıcıya sahip motor)
7) Japonya SMC silindir kontrol atkı tel pat tel hizalama, atkı tel boşluk, net kaldırmak için net geri çekin ve SMC yağ ve su ayırıcı ile donatılmıştır.
8) Basit kullanım, cihazın tüm parametreleri dokunmatik ekranda ayarlanabilir ve anahtar makinesinde yalnızca bir otomatik işlem düğmesi bulunur. Ekipman arızalandığında, ekipmanın bakımını kolaylaştırmak için dokunmatik ekranda (HMI) görüntülenecektir.
9) Yüksek kaliteli yapılandırma: Japonya SMC silindir, Tayvan valen dokunmatik ekran, panasonic servo motor, panasonic servo sürücü, panasonic PLC, Almanya schneider kontaktör, delta invertör vb.
Çalışma şartı:
| madde | |
| Güç: | 220V, 50HZ, ana kontrolcü ≤50m'den uzakta 3 faz uzaklığı |
| Kontrol voltajı: | DC24V |
| Tek fazlı güç hattı alanı: | Cooper 120 ～ 150mm² |
| Çalışma şartı: | 5 ila 40 derece santigrat sıcaklık, havanın bağıl nemi (20 ° C) =% 90 |
| Su soğutma sistemi: | Temiz, nötr ila biraz alkali (PH = 7 ~ 8) su, akış 2m3 / saat, giriş sıcaklığı 25 ila 30 ° C, giriş 0.15 ~ 0.3MPa basınç, 12kw soğutma kapasitesi |

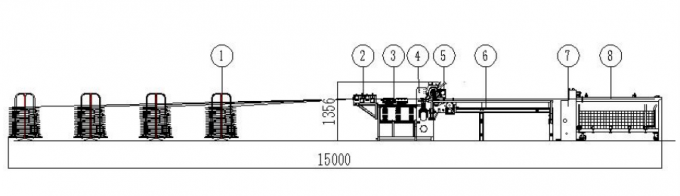

Düzen:
Bütün çizgi aşağıdaki cihazlardan oluşur:
① tel ödeme ② hat tel presleme silindiri ③ hat tel daha düz ighter ana kaynak makinesi ⑤ çapraz tel hazne ⑥ plc çekme sistemi mesh örgü makinesi ⑧ örgü alma arabası
Ayrıntılı karakteristik:
1. Ana Kaynak Makinesi
1) Bu makinemiz için, hat teli otomatik olarak rulodan beslenir, bu da daha rahattır ve işçileri miktar olarak kaydeder.
2) Transfomer yeni modelimiz ve kullanım ömrünü uzatan su soğutma sistemli.
3) Kaynak basıncımız, maliyetten tasarruf sağlayan mekanik yayı benimser ve Bakım maliyeti diğer pnömatik modellerden daha düşüktür.
4) Çapraz kablo önceden kesilmiş motordan beslenen adımlı beslemeden beslenir. Ve çapraz tel tek tek düşecek.
5) Her trafo, tek bir mikrobilgisayar kontrolü, yüzde kontrol kaynağı, bir kez daha basınçlandırılmış olan tek seferlik basınçla kontrol edilir. Kontrolör dokunmatik ekrana bağlanacak ve kaynak akımını ve kaynak süresini dokunmatik ekranda ayarlayabiliyoruz.
6) Çapraz tel test cihazları donatılmıştır. Çapraz telin bağlanması uygun şekilde düşemez, makine durur.
2. tel ödeme
1) Hat telinin kaynak makinesine beslenmesinden önce, hat telinin düzgünlüğünü ve bitmiş elek kalitesini iyi hale getiren hat tel düzleminden geçer.
2) Bizim kablo ödeme maksimum 400KGS yükleyebilir.
3. Servo Motor PLC çekme sistemi
1) Bizim PLC çekme sistemi örgü boyutu daha doğru sağlamak büyük güç 3.0KW sistemi ile servo motor benimser.
2) Çekme arabası, kaynaklı ağı otomatik olarak ileri geri hareket ettirir. Ve araba otomatik olarak orijinal noktasına geri dönecektir, bu da zamandan tasarruf sağlar ve üretimi geliştirir.
3) Çapraz tel mesafesi, işlemi daha kolay hale getirecek olan dokunmatik ekranda ayarlanacaktır. Bir ağ panelinde, farklı çapraz tel aralıklarına sahip olabilir.
4. Hassas örgü kesme makinası
1) Ağ çekildikten sonra, kesme makinesi otomatik olarak gereken uzunlukta keser.
2) Bu kesme makinemiz, kesme boyutunu daha doğru ve daha hızlı yapan değerli modeldir.
5. Kontrol Sistemi
1) PLC, ekran dokunmatik kontrol sistemi benimser.
2) Kontrol sistemimizde her fonksiyon yapısı arıza tespit cihazı ve otomatik alarm durdurma fonksiyonu ile sağlanmaktadır.
3) Her işlem parametresi, daha rahat olan dokunmatik ekranda ayarlanacaktır.
4) Kontrol sistemi marka seçimi hakkında, birçok kez denememizden sonra, makinemiz için en uygun olanı seçiyoruz. Büyük markalar mutlaka en iyi, en uygun değildir.

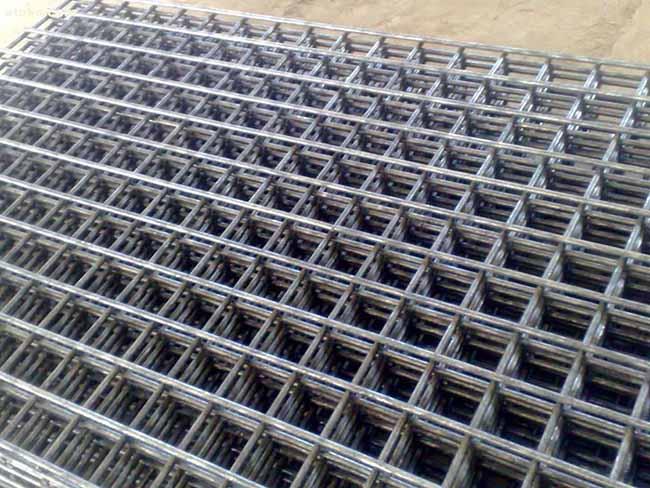

Kaynak iş parçası fotoğrafları:
