| Menşe yeri: | Çin |
| Marka adı: | Metalwork |
| Sertifika: | CE, ISO, CCC |
| Model numarası: | 3AV5-12 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | kontrplak paket |
| Teslim süresi: | 20 gün |
| Ödeme koşulları: | Akreditif, T/T |
| Yetenek temini: | Ayda 100 set |
| modeli: | 3AV5-12 | Kapasiteyi aşmak: | 20, 25, 31.5, 40KA |
|---|---|---|---|
| Anma Gerilimi: | 12KV | Anma akımı: | 630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Mekanik Ömür: | 20000 kez | motor gerilimi: | DC/AC 110V 220V |
| Türler: | çekmeceli, sabit, yana monteli | Garanti: | 1 yıl |
| Vurgulamak: | 3 Fazlı Dahili Vakumlu Devre Kesici,AC 50HZ Vakumlu Devre Kesici,12KV Vakumlu Devre Kesici |
||

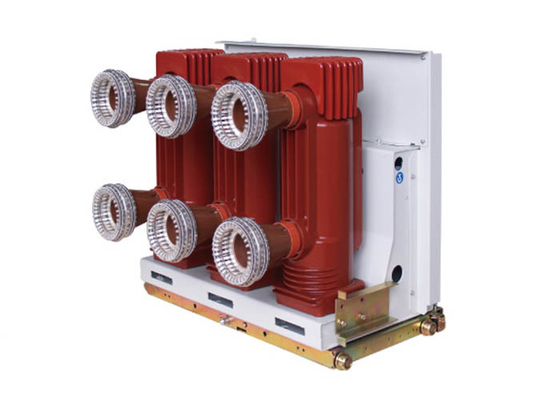

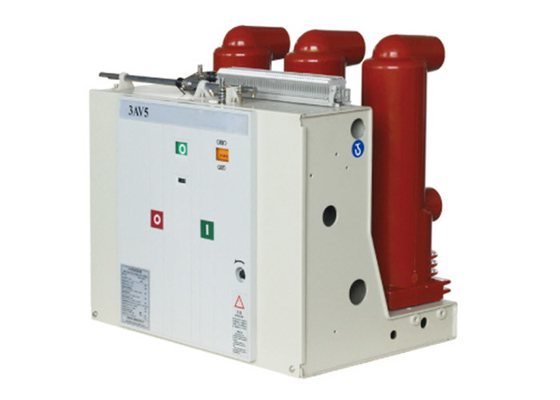

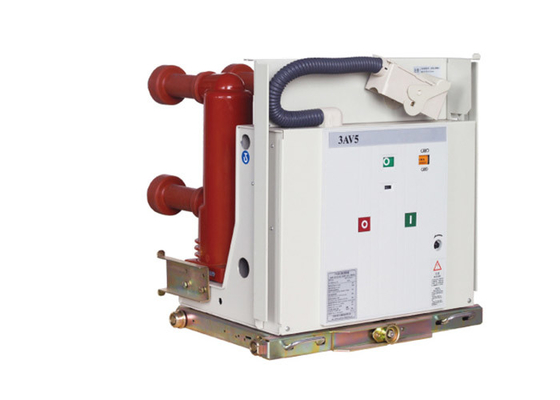

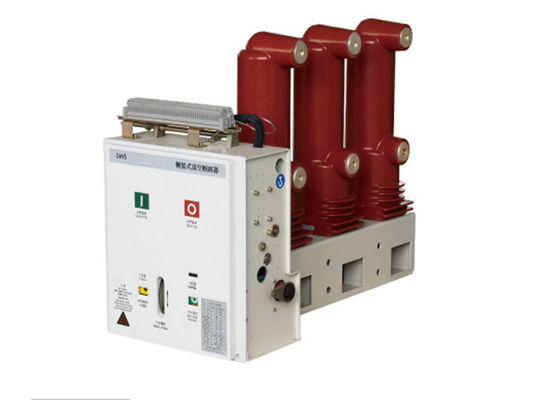

3AV5 devre kesici serisi, yüksek güvenilirlik, kolay çalıştırma, basit bakım ve diğer özelliklere sahip, koruma ve kontrol cihazları olarak, anma gerilimi 12 kV, frekans 50 Hz üç fazlı güç sistemi için uygun bir iç mekan yüksek gerilim şalt cihazıdır.Devre kesici, orta tip şalt ve sabit şalt cihazlarının yanı sıra yağsız dönüşüm için kullanılabilir.Vakum devre kesicinin özel avantajları nedeniyle, özellikle anma akımı gerektiren sık çalıştırma veya kısa devre akımını birçok kez kesmek için uygundur.3AV5 vakumlu devre kesicinin üç kurulum modu vardır: sabit tip, emme tipi ve yana monteli.Özel gereksinimler için lütfen üreticiyle iletişime geçin.
Teknik parametreler:
| Öğeler | Birim | Tarih | |||
| Anma gerilimi |
KV |
12 | |||
| Anma darbe dayanım gerilimi | 75 | ||||
| Anma kısa süreli güç frekansı dayanım gerilimi (1dk) | 42 | ||||
| Orantılı frekans | Hz. | 50~60 | |||
| Nominal kısa devre kesme akımı | KA | 20 | 25 | 31.5 | 40 |
| Anma akımı | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Anma kısa süreli dayanma akımı | KA | 20 | 25 | 31.5 | 40 |
| Nominal tepe tolere edilebilir akım | 50 | 63 | 80 | 100 | |
| Anma kısa devre kapama akımı (tepe değeri) | 50 | 63 | 80 | 100 | |
| Sekonder devre güç frekansı dayanma gerilimi (1dk) | V | 2000 | |||
| Nominal işlem sırası |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (40KA'da) |
||||
|
Nominal tek/arka arkaya kapasitans bankası kesme akımı Kesme akımını ayarla
|
A | 630/400 (40KA 800/400) | |||
| Anma kısa devre kesme akımı DC akış yüzdesi | ≤35% | ||||
| Açılış süresi (anma gerilimi) | Hanım | 20-50 | |||
| Kapanma süresi (anma gerilimi) | Hanım | 30-70 | |||
| mekanik ömür | zamanlar | 20000 | |||
| Anma kısa devre kesme akımı kesme süreleri | zamanlar | 50 (40KA 30) | |||
| İzin verilen aşınma, hareketli ve statik kontakların kalınlığını biriktirir | mm | 3 | |||
| Nominal kapanış çalışma gerilimi | v | AC110/220 DC110/220 | |||
| Anma açma çalışma gerilimi | v | AC110/220 DC110/220 | |||
| Enerji depolama motorunun anma gerilimi | v | AC110/220 DC110/220 | |||
| Enerji depolama motorunun anma gücü | w | 80 | |||
| Temas açma mesafesi | mm | 11±1 | |||
| Temas vuruşu | mm | 3,5±1 | |||
| İletişim geri dönme süresi | Hanım | ≤2 (40KA ≤3) | |||
|
Üç fazlı açma ve kapama heterojenlik |
Hanım | ≤2 | |||
| Ortalama kapanma hızı *1 | Hanım | 0.9-1.3 | |||
| Ortalama kapanma hızı*2 | Hanım | 0.4-0.8 | |||
| Ana devre direnci | mikroΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (2500A üzeri) |
|||
