| Menşe yeri: | Çin |
| Marka adı: | Metalwork |
| Sertifika: | CE, ISO, CCC |
| Model numarası: | VS1-12(ZN63A) |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | kontrplak paket |
| Teslim süresi: | 20 gün |
| Ödeme koşulları: | Akreditif, T/T |
| Yetenek temini: | Ayda 100 set |
| modeli: | VS1 (ZN63A)-12KV | Kapasiteyi aşmak: | 20, 25, 31.5, 40KA |
|---|---|---|---|
| Anma Gerilimi: | 12KV | Anma akımı: | 630A, 1250A,1600A, 2500A, 3150A, 4000A |
| Mekanik Ömür: | 10000 kez | motor gerilimi: | DC/AC 110V 220V |
| Tip: | Vakum | Garanti: | 1 yıl |
| Vurgulamak: | ISO Vakumlu Devre Kesici Üç Fazlı,630A Elektrikli Vakumlu Devre Kesici,50hz Elektrikli Vakumlu Devre Kesici |
||

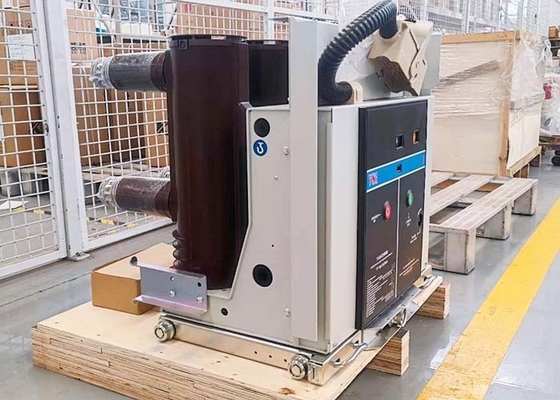

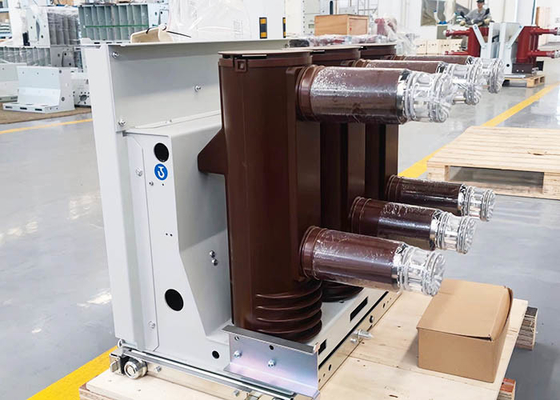

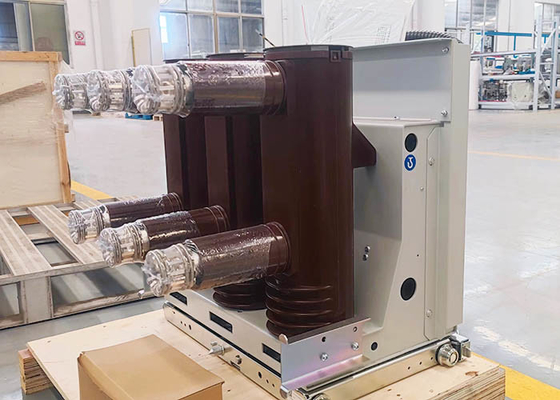

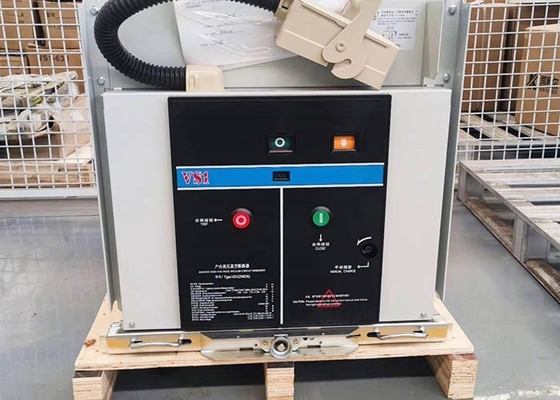

VS1-12 (ZN63A) dahili yüksek voltajlı vakumlu devre kesici, kapalı yalıtım formunu benimser ve ana yalıtım silindirinin iç ve dış kıvrımını kurar.Karşılaştırmalı sürünme mesafesi DL standardına ulaşır.Devre kesicinin mükemmel özellikleri şunlardır: küçük boyut, güvenilir yalıtım, kirlilik yok, patlama önleyici, kararlı performans, hassas teknik parametreler, uzun bakım döngüsü vb.
VS1-12 (ZN63A) dahili yüksek voltajlı vakumlu devre kesici, el arabası tipi VS1 temel alınarak geliştirilmiş ve tasarlanmış sabit tip bir devre kesicidir.XGN2, GG1A ve GGX2 gibi panolarla eşleşebilir ve diskalifiye edilen eski kesicinin (örn. yağlı devre kesici) yerini alabilir.Devre kesici, birkaç değişiklik, düşük yatırım, kolay kurulum ve zamandan tasarruf gibi birçok avantaja sahiptir.
Teknik parametreler:
| Öğeler | Birim | Tarih | |||
| Anma gerilimi |
KV | 12 | |||
| Anma darbe dayanım gerilimi | 75 | ||||
| Anma kısa süreli güç frekansı dayanma gerilimi (1dk) | 42 | ||||
| Orantılı frekans | Hz. | 50 | |||
| Nominal kısa devre kesme akımı | KA | 20 | 25 | 31.5 | 40 |
| Anma akımı | A | 630 1250 | 630 1250 | 1250 1600 2000 2500 | 1600 2000 2500 3150 4000 |
| Anma kısa süreli dayanma akımı | KA | 20 | 25 | 31.5 | 40 |
| Nominal tepe tolere edilebilir akım | 50 | 63 | 80 | 100 | |
| Anma kısa devre kapama akımı (tepe değeri) | 50 | 63 | 80 | 100 | |
| Sekonder devre güç frekansı dayanma gerilimi (1dk) | V | 2000 | |||
| Nominal işlem sırası | O-0.3S-CO 180S-CO | ||||
| Kısa devre akımının anma süresi | S | 4 | |||
Nominal tek/arka arkaya kapasitans bankası kesme akımı Kesme akımını ayarla | A | 630/400 (40KA, 800/400'dür) | |||
| Nominal kapasitör bankı Kalkış kapama akımı | KA | 12,5 (Frekans≤1000Hz) | |||
| Açılış süresi (anma gerilimi) | Hanım | 20~50 | |||
| Kapanma süresi (anma gerilimi) | Hanım | 35~70 | |||
| mekanik ömür | zamanlar | 10000 | |||
| Anma kısa devre kesme akımı kesme süreleri | zamanlar | 50 (40KA, 30'dur) | |||
| İzin verilen aşınma, hareketli ve statik kontakların kalınlığını biriktirir | mm | 3 | |||
| Nominal kapanış çalışma gerilimi | v | AC110/220 DC110/220 | |||
| Anma açma çalışma gerilimi | v | AC110/220 DC110/220 | |||
| Enerji depolama motorunun anma gerilimi | v | AC110/220 DC110/220 | |||
| Enerji depolama motorunun anma gücü | w | 70 | |||
| Enerji depolama süresi | S | ≤15S | |||
| Temas açma mesafesi | mm | 11±1 | |||
| Temas vuruşu | mm | 3,5±1 | |||
| İletişim geri dönme süresi | Hanım | ≤2 (40KA≤3) | |||
Üç fazlı açma ve kapama heterojenlik | Hanım | ≤2 | |||
| Ortalama açılma hızı (ön 8 mm) | Hanım | 0.9~1.3 | |||
| Ortalama kapanma hızı | Hanım | 0,5~0,8 (40KA, 0,5~0,9'dur) | |||
| Temas geri tepme genliğini açma | Hanım | ≤3 | |||
| Ana devre direnci | Ω | ≤50(630A) ≤45(1250A) ≤35(1600~2000A) ≤25(2500A üzeri) | |||
| Kapatma temas basıncı | N | 2400±200 (25KA) | |||
| 3100±248 (31,5KA) 4250±250 (40KA) | |||||
