Otomatik Ribbing Katlama Makinesi, Güneş Enerjili Su Isıtıcı Üretimi ile İlgili Makine

Otomatik Ribbing Katlama Makinesi, Güneş Enerjili Su Isıtıcı Üretimi ile İlgili Makine

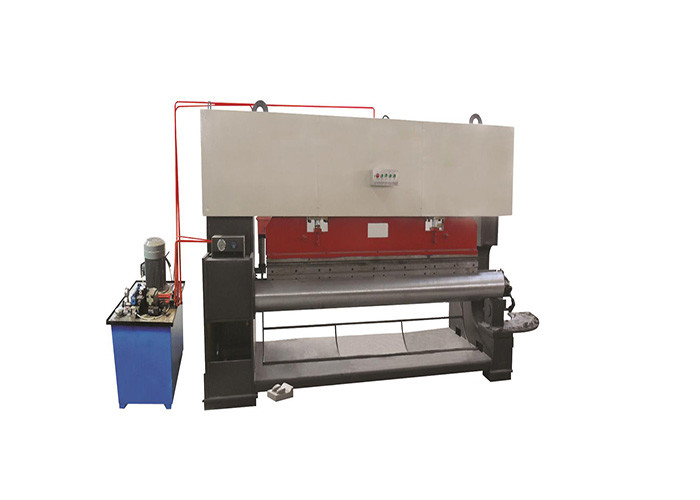

1. L2000mm Açık Tip Otomatik İç Namlu Tüp Ribbing Makinesi
Ürün Açıklaması:
Cihaz, güneş enerjili su ısıtıcısının vakum borusu deliğinin her iki tarafına bir takviye edici kaburga katlamak ve vakum borusu deliğini bir uç üzerine yerleştirmek için kullanılır, bu da vakum borusu deliğinin kuvvetini 2-3 puan arttırır ve ayrıca çalışma sırasında deforme olmayan boru deliğini de elde eder, güneş enerjisidir. Su ısıtıcı imalat sanayi için gerekli ekipmanlardan biridir.

Teknik parametre:

Özellikler:
1) Ekipman, çelik levha ve diğer çelik bölümler ile kaynak yapılır.
2) Ekipman, üst ve alt sıkıştırma gücü olarak silindir boyunca kaldırmak ve indirmek için basınçlı hava kullanır.
3) Cihaz, silindirin kaldırılması ve indirilmesi yoluyla, basit bir kilitleme tertibatını benimser, silindir çalışma sırasında sıkıca çalışma pozisyonuna tutturulur ve iş parçası kilitleme tertibatı bittikten sonra çıkarılır.
4) Kullanırken, silindirin ön ucunu konumlandırma yuvasına yerleştirin ve silindiri ve kaburga kılavuz rayı bastırmak için motorun yukarı ve aşağı düğmesine basın, motor güç kaynağını çalıştırın, basınç silindirini hareket ettirin ve kaburga makinesinin, kaburgaya ulaşmak için arkadan arkaya doğru hareket etmesini sağlayın. Kalıplama için bir amaç.

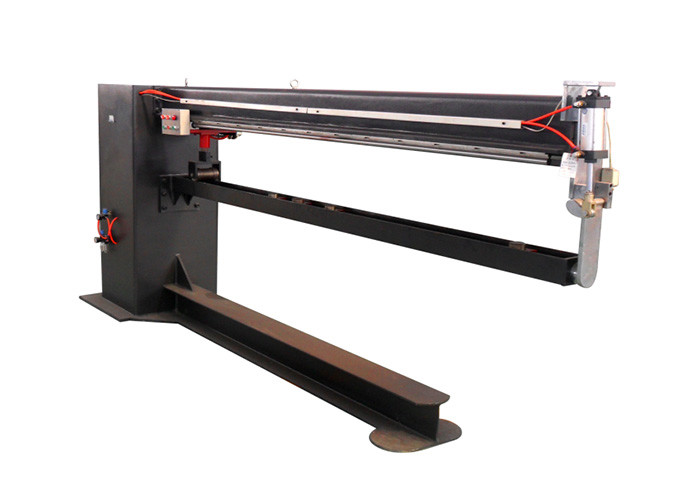

2. L2000mm Otomatik P nömatik O uter B arrel Kaburga Makinesi
Çalışma şartları:

Teknik parametreler ve gereksinimler:
1) Anma gerilimi: 380VAC 50 HZ
2) Anma gücü: 1.5KVA
3) Katlama yüksekliği / genişliği: Müşteri ihtiyaçlarına göre, özel gereksinimler yoksa, geleneksel gereksinimlere göre yapılabilir.
4) Basınçlı hava basıncı: 0.25 mMpa ~ 0.6 mMpa
5) Garanti süresinin elektrik kısmı bir yıldır.
6) Cihaz, bükülmüş ve bir kerede oluşan su haznesini sıkıştırabilir. Çalışma hızı hızlı ve su tankı dikişi düz ve hızlı ve görünüşü güzel. Çeşitli ince tabakalı fıçı kapları için ideal bir düz ağızlı ekipmandır.

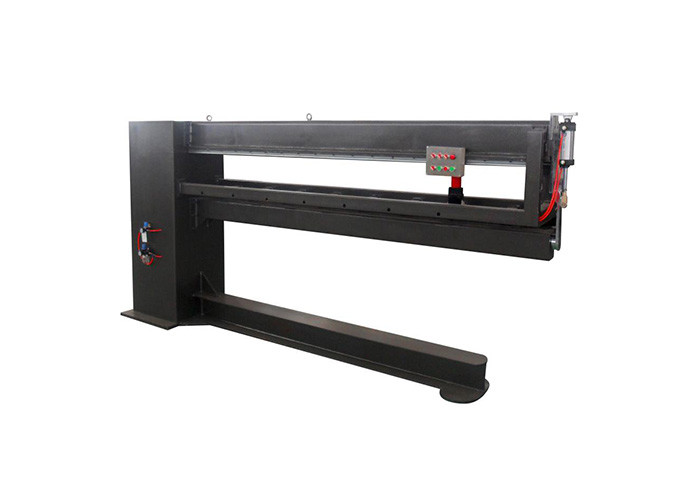

3. L2000mm A otomatik F eskitme Makinası
Uygulama kapsamı:
Ekipman, inci plaka, alüminyum-çinko kaplama, paslanmaz çelik, fluorotitanyum plaka ve diğer malzemeler için uygundur. L2000mm aralığında katlama ve presleme için uygundur ve iş parçasının kalınlığı 0.4-1 mm'dir. Silindir çapı 100 ila 500 mm arasındadır.

Üretim yöntemleri ve standartları:
1) Kalıp karbon takım çeliğinden yapılmıştır ve frezeleme ve öğütme işlemlerini bitirerek işlenir. Yüzey ısıl işlem.
2) Gövde, yüksek kaliteli karbon çelik levha Q235 kaynağından yapılmıştır, malzemeler, kabinin sertliğini, küçük deformasyon seviyesini sağlamak için mükemmeldir.
3) Konsol 45 çelikten imal edilmiştir ve dış tornada büyük torna ve dış taşlama makinesi kullanılmaktadır. Büyük portal frezelemeli freze yuvaları. Isıl işlemden sonra, soğuk presleme, krom kaplama ve diğer işleme işlemleri. İyi sertlik, yüksek yüzey sertliği, aşınma direnci ve pas direnci.
4) Konsol pnömatik destek parçası, sistem iyi, doğru konumlandırma. Konsol basıncına dayanabilir.
5) Denge kolu 45 çelikten imal edilmiştir ve dış çember büyük bir torna tarafından işlenmektedir. Kaynak toplama kolu, silindirin yukarı ve aşağı senkronize edilmesini sağlayarak kesindir.
6) Diğer parçalar, ulusal ekipman imalat standartlarına dayanır ve çoklu işlemlerle işlenir. Özel standartlar iç standartlara dayanmaktadır.

Kabul yöntemleri ve standartları:
Ekipmanın çalışma hızı 15 kez / dakikadır, her namlunun işlemi (yapboz dahil), manuel yükleme ve boşaltma, yüksek iş verimliliği, güzel görünüm ve kararlı performans için 4 kez ihtiyacı vardır. Her türlü ince tabak fıçı kabı için ideal katlama kenarıdır. Baskıya uygun entegre ekipman.

Çalışma kroki:

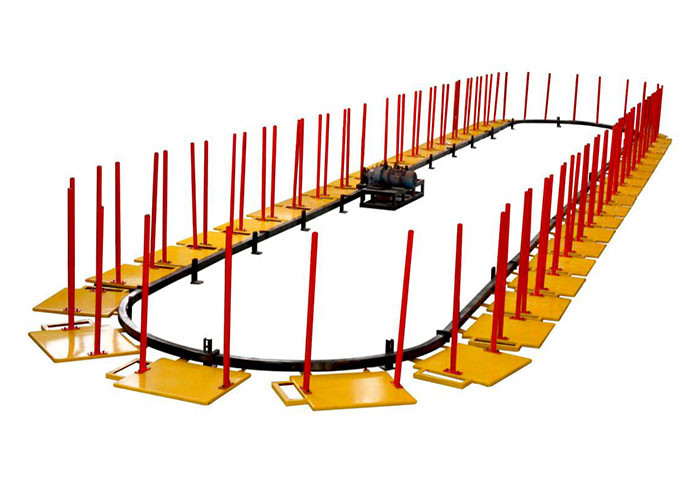

4. U-şekilli F oam Hattı
Ürün Açıklaması:
Üretim hattı, 18-36 istasyonlu (belirlenecek istasyon) yatay izlemeli sirkülasyonlu güneş köpüğü üretim hattıdır. U şeklindeki otomobil tipini benimser ve motor redüktörü ile tahrik edilir. Üretim hattı temel olarak manuel sıkma, manuel tıkanma, bisiklet sürüşü, (kıskaç kapanma), manuel şarj, ısıtma ve sertleştirme döngüsü, manuel kesme ve köpükten oluşur. Üretim hattı sürekli döngülenebilir, ayrıca adım adım çalışabilir, kompakt yapı, basit işlem, stabil iletim ve yüksek üretim verimliliği özelliklerine sahiptir ve güneş kütlesel köpük üretiminde yaygın olarak kullanılmaktadır.

Teknik parametreler:
1) Doldurma formu: dikey manuel şarj
2) Dolum ortamı: POL + ISO (CFC11 veya HCFC141b)
3) Üretim hattında iş atışı: yaklaşık 60 saniye (işçi yeterlilik seviyesine bağlı olarak)
4) İstasyon sayısı: 18-36
5) Gaz kapasitesi: 1/2 "(0.5MPa)
6) Fırın sıcaklığı: 50 ° C ± 10 ° C
7) Kapasitans: yaklaşık 50KW (380V, 50HZ)
8) Kür süresi: min 20 dak
9) Elektrik programlaması tamamen ithal edilmiştir.
10) Garanti süresinin elektrik kısmı bir yıldır.
