Gerilim: | 380V 3 fazlı 50Hz veya Özelleştirilmiş | Web kalınlığı: | 6-16mm |
---|---|---|---|
Web yüksekliği: | 200-1500mm | Flanş kalınlığını: | 6-20mm |
Flanş bord genişliği: | 200-800mm | H kiriş uzunluğu: | 4000-15000mm |
Vurgulamak: | h kiriş montaj makinesi,h kiriş kaynak hattı |

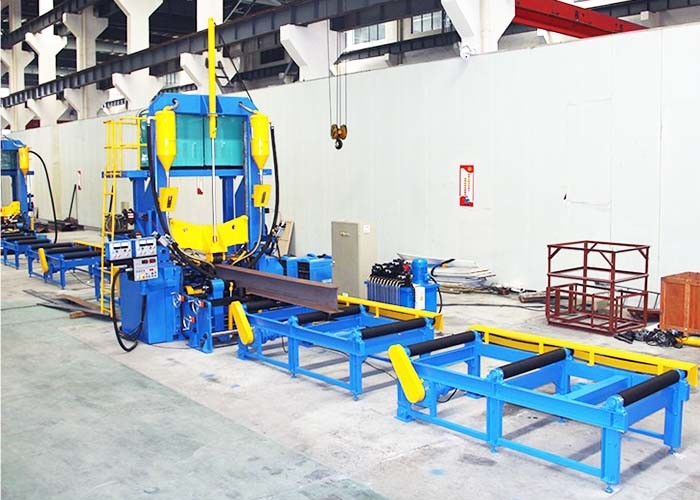

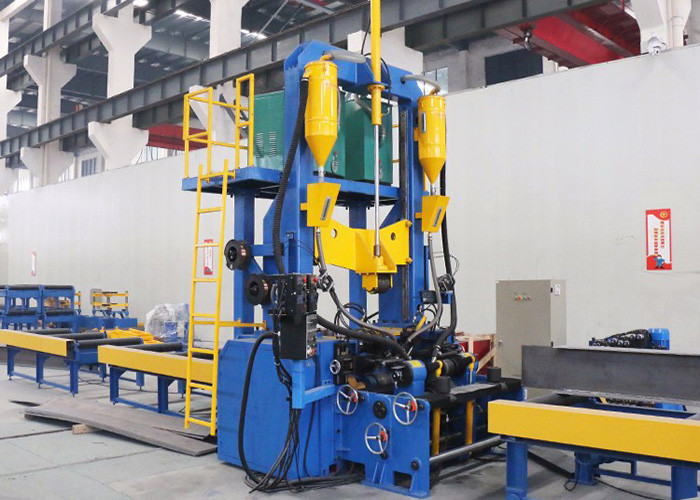

ZHJ0815 Özelleştirilmiş H kiriş Çelik Montaj Kaynak Doğrultma makinesi
Bu H kiriş montajı, kaynak ve doğrultma için özel bir makinedir, üç işlemi tek bir makinede birleştirir, böylece verimliliği artırır, maliyeti düşürür ve kurulum alanını kaydeder. Yüksek verimlilikle H kiriş ve T kiriş üretebilir.
Performans ve karakteristik:
1. Ana montaj makinesi montaj hassasiyeti ve verimliliği büyük ölçüde iyileştirmek için, buluş patentini, levhayı ve flanş plakasını merkezleme ve konumlandırma otomatik olarak uygulayan ağır montajlı bir yapıyı benimser.
2. Firma kaynak torçu sabitleme mekanizması ayrı ayrı ayarlanır, sadece yüksekliği ve yatay hareket konumunu ayarlayamaz, aynı zamanda kaynak torçunun açısını iki yönde de ayarlayabilir, güzel dikiş formunu garanti eder.
3. yardımcı doğrultma makinesi özel tasarlanmış bir yapıya sahiptir, iki doğrultma silindirleri yağ silindir itme altında iş parçasını otomatik olarak düzeltmek olabilir, düzleştirme mekanizması dikiş üzerinde görüş hattı engellemeyecek, kaynak meşale ve dikiş kalitesi ayarını görmek için uygundur .
4. montaj makine ve yardımcı doğrultma makinesi deşarj edilebilir ve ayrı ayrı çalışabilir.
5. Yardımcı doğrultma makinesi tamir sonrası küçük doğrultma makinesi olarak çalışabilir.
T eknik Parametreler:
Web Yüksekliği (mm) | 200-1500 |
Web Kalınlığı (mm) | 6-14mm |
Doğrultma hızı (m / dak) | 0,35-3 |
Flanş genişliği (mm) | 200-800 |
Flanş kalınlığı (mm) | 6-20mm |
Dönüş Hızı (m / dak) | 3 m / dak |
Ana makine gücü | 13 |
Ürün Detayları:
1. Kaynak türü çeşitli, kullanıcıların ihtiyacına göre tek ark tek telli kaynak veya tek ark çift tel kaynak kullanabilirsiniz; Ayrıca tozaltı ark kaynağı veya gaz korumalı kaynak kullanabilir.
2. Flanş ve tabaka plakası merkezleme cihazı hidrolik motor tarafından tahrik edilir. Sonsuz redüktör, dişli şanzıman, vida mili ve kurşun vida tarafından tahrik edilen sıkma silindiri, otomatik merkezleme gerçekleştirmek için flanş ve ağı merkezleyebilir ve kıstırır.
3. Lincoln kaynakçı kontrol kutusu, değişken frekans ve hız ayar sistemi.
4. Elektrik kontrol kutusu ve operasyon paneli, kullanım için uygun olan ayrı ayrı konumlandırılmıştır.
Numune:
Düşük distorsiyon, güzel kaynak boşluğu.
Teknik fonksiyon:
1. Flanş ve tabaka plakası merkezleme aleti hidrolik motor tarafından tahrik edilir. Sonsuz redüktör, dişli şanzıman, vida mili ve kurşun vida tarafından tahrik edilen sıkma silindiri, otomatik merkezleme gerçekleştirmek için flanş ve ağı merkezleyebilir ve kıstırır.
2. Firma kaynak torçu sabitleme mekanizması ayrı ayrı ayarlanır, sadece yüksekliği ve yatay hareket konumunu ayarlayamaz, aynı zamanda kaynak torçunun açısını iki yönde ayarlayabilir, güzel dikiş formunu garanti eder.
3. Ana iletim parçası sürüş için motor redüktör benimsemek, montaj ve kaynak hız ayarı AC değişken frekans speedadjusting benimser, hız ayarlanabilir aralığı 0.35 - 3 m / dak.
4. yardımcı doğrultma makinesi özel tasarlanmış bir yapıya sahiptir, iki doğrultma silindirleri yağ silindir itme altında iş parçasını otomatik olarak düzeltmek olabilir, doğrultma mekanizması dikiş üzerinde görüş hattı engellemez, kaynak meşale ve dikiş kalitesi ayarını görmek için uygundur .
5. Montaj makinesi ve yardımcı doğrultma makinesi ayrı ayrı tasarlanıp çalışabilir.
6. Bu makine merkezi yağlama sistemini benimser, geniş dağıtılmış yağlama noktalarının iyi bir şekilde yağlanmasını ve iyi yağlamanın amacını gerçekleştirmesini, aşınmayı azaltmasını ve ekipmanın servis ömrünü uzatmasını sağlar.
