Name: Çift Taraflı Tahrik Modu Panasonic CNC Plazma Plazma Kesicili Gaz Plazma Kesici
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: CNC-3000
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

CNC sistemi: Hypertherm, Fangling, vb.

Plazma kaynağı: Hypertherm, Victor, vb.

Yükseklik kontrol: Hongyuda, Hypertherm, vb.

Yerleştirme yazılımı: FastCAM, InteGNPS vb.

Kesme modu: Plazma / Gaz

Motorlu: Panasonic

redüktör: Shimpo, Neugart

Vurgulamak:

CNC metal kesme makinası

cnc steel cutting machine

Temel bilgiler

Menşe yeri: Çin

Marka adı: Metalwork

Sertifika: CE, ISO, CCC

Model numarası: CNC-3000

Ödeme & teslimat koşulları

Ambalaj bilgileri: 1 x 20’lik GP

Teslim süresi: 40 gün

Ödeme koşulları: L/C, T/T

Yetenek temini: ayda 100 setleri

Fotoğraf Galerisi

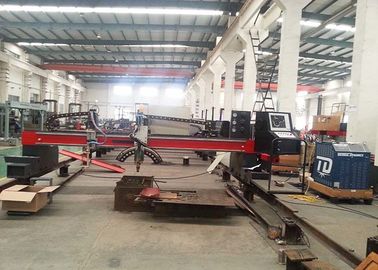

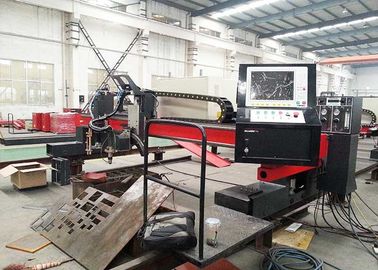

Çift Taraflı Tahrik Modu Panasonic CNC Plazma Plazma Kesicili Gaz Plazma Kesici

Ürün Açıklaması

Çift Taraflı Tahrik Modu Panasonic CNC Plazma Gaz Plakası Kesici, Plazma Eğim Kesmeli

CNC rotasyonlu beveling kesme makinası firmamız tarafından gemi inşaatı geliştirme ihtiyacını karşılamak üzere tasarlanmıştır. Döner torç, dönme artı sapma yapısını benimser, yani, enine yön + 45, boyuna yön sapması + 45. Dönme ve sapma derecesinin bileşimi, hareketsiz ve değişken eğimli kesme işlemlerinde geometrik eğriyi başarabilir. Hem enine dönmenin hem de uzunlamasına sapmanın başlangıç noktası, iş parçası kesme noktasıdır. Bu yapı s yalnızca plazma kablosunun ve trakeanın iç kısımlarından korunmakla kalmaz, aynı zamanda kesme noktası ve sapma noktasıyla üst üste gelebilir, böylece kesme derecesinin sapmasına yol açmaz. Kesme torcu tabanı üzerinde başlangıçtaki hizalama ve çarpışma önleme cihazları vardır, bu şekilde plazma kesme torcu daha güvenli çalışır.

Özellikleri:

1. Hem tahrik ucu hem de çapraz kirişler, gerilimi giderilmiş olan kutu kirişli kaynak yapısını benimser, kompakt yapıya, hafifliğe, iyi sertliğe, küçük deformasyona ve sanatsal görünüme sahiptir.

2. Uzunlamasına ana kirişin ve enine torcun hareket ettirilmesi, Japonya Panasonic servo sürücüsü ve Japonya SHIMPO redüktörünü raf ve pinyon dişlileri ile tahrik eden motoru kullanır.

3. Tahrikli uç kirişinin, eksantrik milini ayarlayarak kılavuz tekerlek baskı rayını sıkıca yapabilmesini sağlayan yatay kılavuz tekerlekleri bulunan taraf, bu nedenle, tüm hareket sırasındaki stabilite ve hassasiyet sağlanabilir.

4. Boyuna kılavuz rayların tümü yüksek yoğunluklu iz ile yapılır, izin tüm temas yüzeyi hassas işlemelidir ve doğru taşlama rafları kılavuz yolunun dışına monte edilir.

5. Boyuna kılavuz rayları, levhanın boyuna düzlüğünü ve paralelliğini sağlayabilen plakalı destek panosuna ve bağlantı kovanına basılarak sıkılır.

6. Torçun otomatik ateşleyici ve yükseklik kontrol cihazı, müşterinin ihtiyacına göre rahatlıkla seçilebilir.

Teknik Parametreler:

model	CNC3000	CNC3500	CNC4000	CNC5000	CNC6000	CNC7000	CNC8000
Etkili Kesme Genişliği (mm)	2200	2700	3200	4200	5200	6200	7200
İz Genişliği (mm)	3000	3500	4000	5000	6000	7000	8000
Etkili Kesme Uzunluğu (m)	Hat uzunluğundan 2m daha az
Kesme Kalınlığı (mm)	Alev: 5-120 (Max 300mm) Plazma: 1-80 (plazmanın gücüne bağlıdır).
Temel bileşenler
Kesme modu	Plazma ve Oksijen-yakıt / alev
Sürüş modu	Servo motor, Çift taraflı
Torç Numarası Kesme	Özelleştirme
Sürüş motor	Panasonic / Yaskawa
CNC Kontrol Cihazı	Mikro EDGE Pro, EDGE Pro, KP, Burney, ESAB

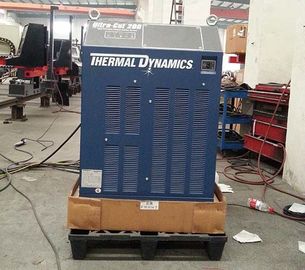

Mevcut Plazma Gücü	Hypertherm, Kjellberg, Termal Dinamikler, ESAB
Programlama yazılımı	Hypertherm ProNest, Hypertherm TurboNest, FASTCAM Profesyonel
Güç gerilimi	3 × 380V ±% 10 50Hz / kullanıcının yerel durumuna göre
İşlem dili	Çoklu dil, Temel: İngilizce

Makine Detayları:

	Makine vücut yapısı 1. Çelik içi boş ışın tasarımı deformasyon olmadan iyi bir ısı dağılımı sağlar; 2. Kutu kaynak yapısı işlem temperleme mükemmel sertlik ve yoğunluk sağlar; 3. Çift tahrik simetrik yapıya sahiptir.
	Aktarma 1. Birleşme boşluğu olmadan dişli raf sürüş hareketleri makinenin yüksek hızda düzgün çalışmasını sağlar; 2. Vites kutusu: SEW, yüksek çıkış torsiyonu düşük gürültülü.
	Sürücü Modeli Japonya AC servo motor veya Step motor Bi-Side Sürüş. Japonya shimpo redüktör veya Alman teknolojisi planet redüktör.
	Kılavuz rayı İşlem modu: Yüksek hassasiyetli taşlama; Boyuna raf doğruluğu: 7 dereceli; Birim uzunluk: 1.0M veya 2.0M.
	CNC sistemi 1. 10.4 inç LCD ekran; 2. USB portu desteği, rakamlar ekranı; 3. Çalışma durumunu gösteren gösterge ışıkları; 4. Operasyon menüsü anında ekranda görüntülenir; 5. Kolayca doğrudan programlanan rakamlar. Shanghai veya amerikan marka cnc sistemi opsiyonel l
