Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Metalwork
Sertifika: CE, ISO, CCC
Model numarası: 2-WE67K-320/6000
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 Set
Fiyat: negotiable
Ambalaj bilgileri: Basit ambalaj
Teslim süresi: 60 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: ayda 100 setleri
Gerilim: |
380V, 3PH, 50HZ veya customerized |
Malzeme: |
Q235 Veya Q345 Hafif Çelik |
Basınç: |
320T |
Çalışma uzunluğu: |
6000mm |
Renk: |
Müşterinin gereği olarak |
CNC sistemi: |
DELEM DA52 |
Gerilim: |
380V, 3PH, 50HZ veya customerized |
Malzeme: |
Q235 Veya Q345 Hafif Çelik |
Basınç: |
320T |
Çalışma uzunluğu: |
6000mm |
Renk: |
Müşterinin gereği olarak |
CNC sistemi: |
DELEM DA52 |

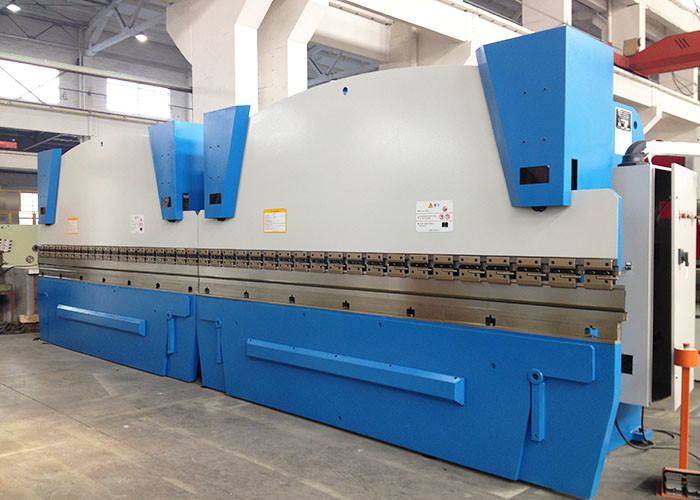

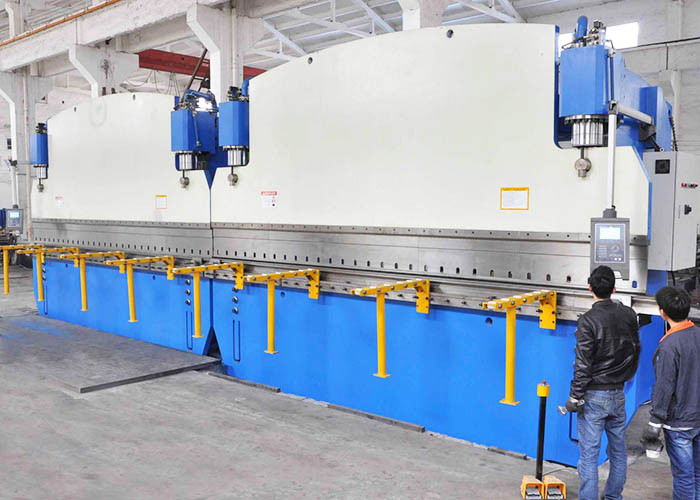

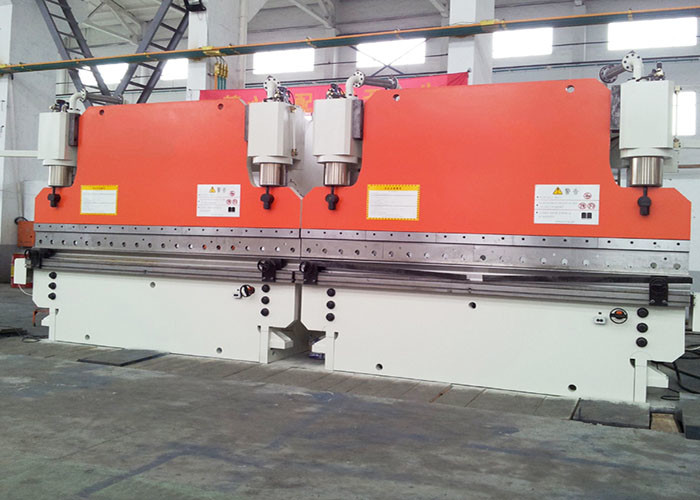

CNC Tandem Pres Fren Makinası 320 Ton 6 M İki Pres Cnc Bükme Makinası
Uygulama: ışık direği ve yüksek direk yapma
| TEKNİK ÖZELLİKLER | |||
| 1 | tip | Çok makine Tandem Hidrolik CNC elektro-hidrolik senkron | |
| 2 | Çalışma gücü | 2X320Ton | |
| 3 | Tablonun uzunluğu | 2X6000mm | |
| 4 | kareler arasındaki mesafe | 4800mm | |
| 5 | Boğaz derinliği | 620mm | |
| 6 | Açık yükseklik | 750mm | |
| 7 | inme | 250mm | |
8 | Çalışma hız | boşaltmak | 70 mm / sn |
| Çalışma | 7.5 mm / sn | ||
| Dönüş | 75 mm / sn | ||
| 9 | Ana motor | 2x22kw (Siemens markası) | |
| 10 | CNC sistemi | Türü: DELEM DA52 Delem Co., Hollanda 2 (Y1, Y2) | |
| 11 | araç | Min 60mm OD sekizgen konik tip ışık direği yapmak için 1 delme ve 1 çoklu V blok alt kalıp ile. Takım tutucu kalınlığı 18 mm'dir Taç sistemi ile çalışma masası (kompanzasyon sistemi) Ön ve arka sac destek ayağı ile | |
| 12 | Silindirleri mühürlemek | NOK, Japonya veya SFK’da üretilmiştir | |
| 13 | Hidrolik bileşenler | BOSCH-Rexroth -, Almanya | |
| 14 | Hidrolik pompa | BOSCH-Rexroth -, Almanya veya Nitch, Japonya | |
| 15 | Doğrusal Raster görüntüleme sensörü | HEIDENHAIN, ALMANYA | |
| 16 | Kabindeki Ana Elektrik Elemanları | Schneider | |
| 17 | ağırlık | 2x34000 kg | |
| 18 | Genel boyut (mm) LxWxH | 2x6200x3055x4832 | |

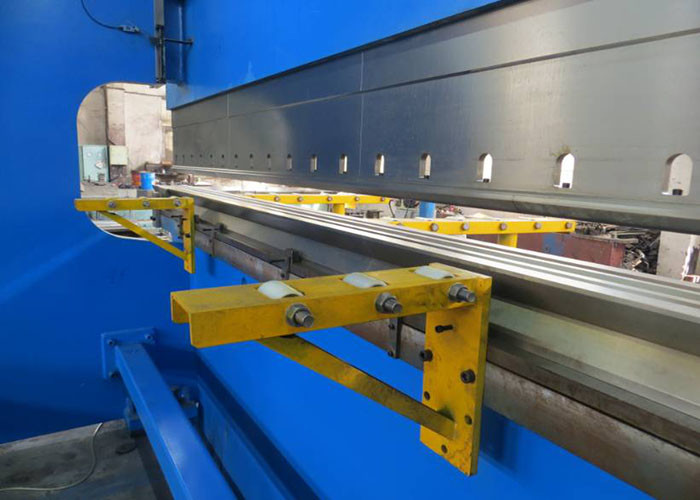

| 19 | Paketleme: | Plastik kapaklı Taşıma sırasında makine sökülmelidir. Mühendisimiz montajı ve ayarlamaları için müşteriye gitmelidir. | |
Seçenek Öğeleri:
| Seçenek 1 | Ek 2 set daire yukarı aleti ve 1 set alt aleti min OD 60mm daire konik tip ışık direği yapmak için uygundur. Konik oranı 11/1000 ve 12.5 / 1000'dir. Toplam takım uzunluğu, biri 16m (11/1000) ve diğeri 16m'dir (12.5 / 1000). Toplam alt takım 16m'dir (11/1000 oranındaki bir taraf, diğer taraf 12.5 / 1000'dir. | |
| seçenek 2 | Basit tip Yan boşaltma sistemi | |
| Seçenek 3 | Tyoe ışık direği yan boşaltma sistemi itme, |
Not: Y1, Y2 Ekseni ------ Silindirleri kontrol etmek için koçun her iki tarafına monte edilmiş iki doğrusal ölçek.
Ana performans:
1. Makinenin çerçevesi tank, çalışma masası, sol ve sağ muhafazalardan ve koçtan oluşur. Bu yüzden yüksek mukavemet ve iyi sertliğe sahiptir. Ayrıca stresi ortadan kaldırmak için titreşim alır.
2. Her iki makinenin senkronizasyon çalışma prensibi: Her iki makinenin senkronizasyonunu sağlamak için elektrikli-hidrolik oransal valfin kullanılması. Oransal valf, BOSCH firması tarafından mekanik aksiyon çiftleri arasındaki küçük sürtünme, ince elektronik amplifikatör ve yüksek kontrol kuvveti ve sürekli aksiyon ile elektrik mıknatısı gibi çok iyi performansa sahiptir. Makinenin her iki tarafında, tokmağın konumunu sürekli incelemek ve sinyali kontrol sistemine geri beslemek için iki raster görüntüleyici vardır, daha sonra kontrol sistemi bir makinede iki silindir senkronizasyonu yapmak için elektrikli-hidrolik valfı kontrol edecektir. Tarama görüntüleyicileri doğrudan konut plakalarına değil, “C” plakalarına takıldıkları için, çalışma sırasında ram ve çerçevenin sapması ölçüm ve kontrol hassasiyetini etkilemeyecektir. İki makine birlikte çalışırken, iki makine arasına monte edilen diferansiyel potansiyometre, mekanik senkronizasyon sinyalini elektronik olana aktaracak ve senkronizasyon plakasına ve kontrol sistemine geri besleyecektir. Elektrik-hidrolik oransal valfi kontrol ederek her iki makinenin senkronizasyonunu kontrol etmek için sinyal BOSCH amplifikatörü tarafından genişletilecektir. Böylece iki makinenin senkronizasyonu yüksek hassasiyetle sağlanır.
3 Operatör bilgisayar aracılığıyla makine ile iletişim kurabilir. Bilgisayarın birçok servis dili vardır, bükme kuvvetini otomatik olarak hesaplar ve ayarlar. Ayrıca ölü noktayı, hız değiştirme noktasını hesaplayabilir ve kontrol edebilir. Ram'ın vuruşları (Y1, Y2), kullanıcının özel gereksinimlerini karşılamak için küçük bir eğim yapabilir.
4 Tam boy iş ve eksantrik iş gereksinimlerini karşılamak için iyi bir kılavuz sistemi, konum ölçüm sistemi ve hidrolik denge sistemi ile donatılmıştır.
5 Çalışma tezgahı dengeleme ünitesi, çalışma parçasının hassasiyetinden emin olmak için çalışırken makinenin sapmasını telafi etmek için kullanılır.
6 Silindir yüzeyi iyi aşınma ve ısıl işleme sahiptir, bu nedenle iyi yağlama ve uzun ömürlüdür.
