Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Metalwork
Sertifika: CE, ISO, CCC
Model numarası: CNC4-6P500
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 Set
Fiyat: negotiable
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 40 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: ayda 100 setleri
Motor ve Servo Kabloları: |
Japonya Panasonic Servo Koruma Kabloları |
Plazma Kesme Kapasitesi: |
Pierce 22mm Hafif Çelik |
Sürüş yolu: |
Tek sürücü |
Kesim türü: |
Plazma |
controller yazılımı: |
FLSK Borusu |
Garanti: |
1 yıl |
Motor ve Servo Kabloları: |
Japonya Panasonic Servo Koruma Kabloları |
Plazma Kesme Kapasitesi: |
Pierce 22mm Hafif Çelik |
Sürüş yolu: |
Tek sürücü |
Kesim türü: |
Plazma |
controller yazılımı: |
FLSK Borusu |
Garanti: |
1 yıl |

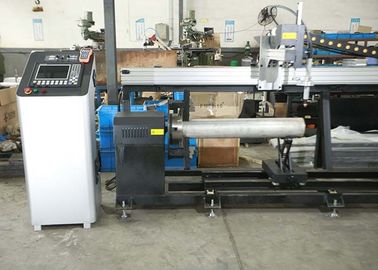

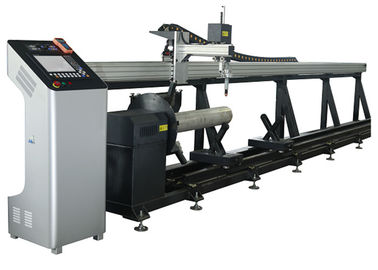

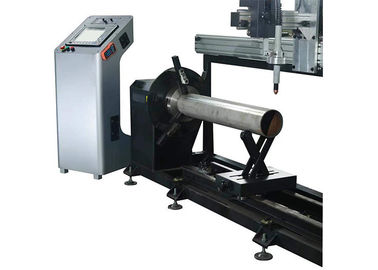

Panasonic Motorlu Boru Master 2 Eksenli CNC Plazma Hafif Çelik Boru Kesme Makinesi
Ürün Detayları:

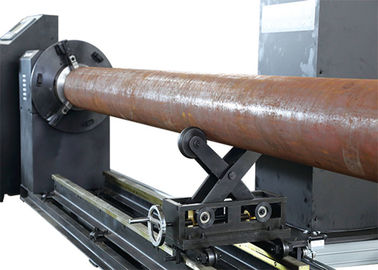

1) Boruya paralel portal stili tasarım kullanılır. Portal kirişine takılı kaldırma aracı olan traktör. Boru, ayna çenesiyle ve raylar üzerinde ve borunun altındaki hareketli ve ayarlanabilir boru destekleyicileri ile sabitlenir.
2) Kesim sırasında, CNC kontrol sistemi boruyu kesmek için traktör hareketini ve borunun dönmesini kontrol eder. Tüm makine iş istikrarı ve uzun süreli kullanılabilir. Kolay kullanım ve yüksek verim.
3) Şevli kesme boruları olmadan 50-500mm çapta çalışma yapın.
Makine Verileri:
Etkili kesme çapı: | 50-500mm |
Etkili kesme uzunluğu: | 6000mm |
Maksimum boru ağırlığı: | 1000kg |
Nominal döndürme hızı: | 0-15 rpm |
Borunun ovalliği: | ≤2% |
| Stent boru miktarı: | 4 takım |
| Maksimum eğim açısı: | Eğim yok işlevi |
| Konik Doğruluk: | Eğim yok işlevi |
| Torç Kaldırma Mesafesi (Z): | ≤210mm |
Çalışma hassasiyeti: | ± 0,2 mm / m |
Kaldırma ve indirme ayarı: | Elektrikli yükseltmek ve uzaktan kumanda (PLASMA THC, kesim sırasında torç yüksekliğini kontrol eder) |
Kesim masası: | Boru kesme ayağı ve fikstür |
Güvenlik yerleşim: | Acil durdurma anahtarı |
Giriş gücü: | Tek fazlı AC220V + 3 Fazlı AC 380V |
Temel bileşenler ve özellikler:
Kaynaklı ve gerilmeyi azaltma işleminden sonra ısı yayılımı olan Güçlü Kiriş. Bu, kirişin sağlam ve bozulmanın zor olduğundan emin olun.
1) X ekseni ray yolu uzunluğu: 7000mm
2) X ekseni sürüş sistemi: BORU YÖNÜNE GÖRE TORCH UZUNLUĞU (sürücü ve dişli kutusu olan adım motoru)
3) Y ekseni mandren çapı: φ50-500mm
4) Y ekseni sürüş sistemi: BORU ROTATING AXIS (Sürücü ve dişli kutusuyla Japonya PANASONIC servo 750W dijital servo motor)
5) Z ekseni sürüş sistemi: yukarı ve aşağı eksenini kaldırma
6) X ve Y ekseni gaz ve kablo taşıma: Ağır hizmet tipi endüstriyel kablo zinciri
7) X ekseni demiryolu: 24 KG / m Yüksek çözünürlüklü ağır demiryolu
8) Kontrol kabini, elektrik kabini, Yüksek frekans kabini: OMRON, SIEMENS, tel terminal konnektörü SCHNEIDER bileşenleri ile
Makinenin şantiye koşulu gereksinimi:
1. Gerilim gereksinimi:
1) 3 × 400v ±% 10 / 50Hz, 220v ±% 10 / 50Hz
2) Üç fazlı voltaj kararlılığı ±% 5'ten az
3) Üç fazlı voltaj dengesizliği% 2,5'ten az
4) Voltaj stabilize kaynak kullanılarak önerilir.
Not: Topraklama direnci ≤10.
2. Hava basıncı gereksinimini sıkıştırın (Plazma kesme):
1) Gaz gereksinimi uçtu: 0.9m3 / dak
2) Gaz basıncı: 8.3kg / cm2
3) Çiy noktası sıcaklığı 5 santigrat dereceyi geçmiyor: yağ içeriği ≤0.003ppm katı parçacık ≤0.01 mikron
4) Yağsız hava kompresörü, donma kurutucusu ve ultra filtre kullanılarak önerilir (sistem pas bileşenlerine sahip olamaz).
3. Kesme borusu 5 mm çaptan daha küçük pürüzsüz yüzey oval şekilli sapma olmalıdır. ISO standardına ulaşın.
4. Çalışma sıcaklığı: -10 ° C -45 ° C
Nem: <% 90, yoğunlaşma yok
Çevre: Havalandırma, büyük sallama
Kesim örneği:
