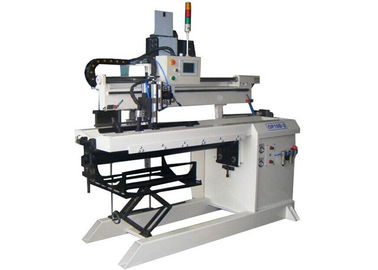

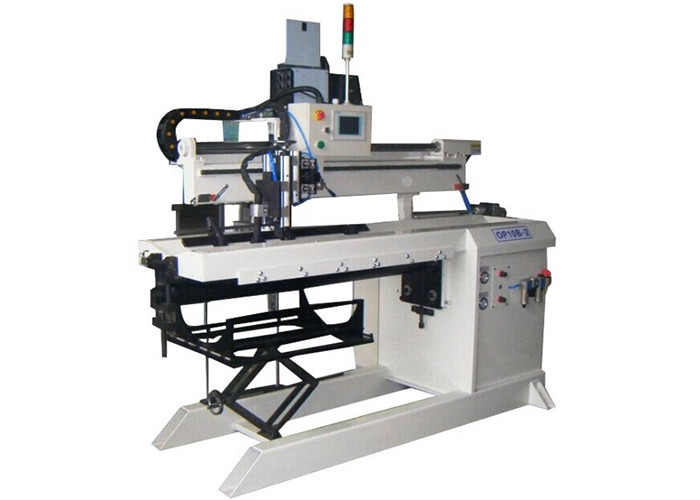

PLC Kontrol MIG Otomatik Kaynak Makinesi, 380V Otomatik Boru Kaynak Makinesi

Boyuna Dikiş Kaynak Makinesi

• Otomatik Boyuna Dikiş Kaynakçı serisi esas olarak ince tabakanın boyuna dikişinin kaynağında kullanılır.

• Konsol tipi benimser ve esas olarak çerçeve, parmak tipi sıkma ünitesi, su soğutma mandreni, taşıma arabası, geçiş sürgüsü, tel besleyici ve torç tutucudan oluşur.

• Parmak tipi sıkıştırma ünitesi , hava hücresinden özel itme özelliğine sahiptir , hava hücresinin basıncı, 0 ila 7 kg / cm2 arasında ve iki kaynak sırasının 5 ila 20 mm arasındaki mesafesini, çeşitli kaynak dikişlerinin genişliğini sağlamak üzere ayarlar; Su soğutma mandreni, dayanım sağlamak için iş parçalarının çap ve uzunluğuna göre dizayn edilmiştir .

• Mandrelin üst kısmı, ısı emici soğutma için oluklu su soğutma eki yerleştirilir . Çeşitli malzeme kalınlıklarını işlemek için mandrel yüksekliğinde ayarlanabilir. Kiriş, palet ve sürüş ünitesi, değişken hızda düz olarak hareket ettirilen seyahat arabasıyla donatılmıştır .

Giriş:

1. İş parçası sıkma tuşları, parçaları dengeli kuvvet, iş parçasının küçük deformasyon ile pnömatik sıkıştırma cihazları benimser.

2. Yüksek kaliteli, düşük distorsiyonlu doğrusal dikiş kaynaklarında uygulayın. Mesela: petrol kimyasal konteyner, güneş enerjili su ısıtıcıları, elektrikli su ısıtıcıları, boru imalatı ve otomobil endüstrisi mekanize kaynak.

3. PLC kontrolü, DC motor sürücüleri, kademesiz hız ayarı, otomatik kaynak kontrol sistemi ve Opsiyonel için doğrusal bir cihazla salınım.

4. Kaynak dikişinin arkasındaki sıraya göre farklı koruma halkası ve oluğu ile, kaynak% 100 penetrasyon olabilir ve bir tarafın arkadan kaynaklanmasını sağlar.

5. Kaynakçı parça kalınlığı 0,4 ~ 8 mm, kaynak hızı 0,2 ~ 2,2 m / dak.

Otomatik uzunlamasına dikiş kaynak sistemi, kaynak gibi farklı kaynak işlemlerini kullanabilir; gaz korumalı kaynak, plazma kaynağı vb.

Teknik Parametreler:

Uygulama:

Cihaz, havacılık, uzay aracı, ince duvarlı basınçlı kap, otomobil parçaları, tıbbi ekipman, bina dekorasyonu, ev aletleri, gıda makineleri imalat sanayi gibi uzunlamasına dikiş kaynaklarında birçok alanda yaygın olarak kullanılabilir.

1) Kaynak meşale pnömatik yukarı ve aşağı hareket eden, iş parçası sabit, dikiş düz.

2) İş parçalarının pnömatik olarak konumlandırılması ve merkezlenmesi ve pnömatik anahtarlarla basılması, kaynak konumu dengelenemez.

3) Kaynak torcu, kaynak gereksinimlerini karşılamak için yukarı ve aşağı, sol ve sağ, ileri ve geri ve açı ayarlı olabilir.

4) Tüm makinenin kontrolü PLC'dir, AC değişken frekans hız regülasyonu, abqipment güvenilirliğini sağlar.

5) Eklenen bakır destek kayışı, ters taraf oluşumunu sağlar.

6) Kaynak formu önceden ayarlanabilir, saklanır ve aktarılabilir. İnsan-makine arayüzü sayesinde parametreyi ve durum geçişini kolayca değiştirebilirsiniz.

İş parçası Fotoğraflar:
