Menşe yeri: | Çin |
Marka adı: | Metalwork |
Sertifika: | CE, ISO, CCC |
Model numarası: | YK-30-350M |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Kontrplak kutu |
Teslim süresi: | 40 gün |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | ayda 100 setleri |
Gerilim: | 380V veya özelleştirilmiş | Akım: | 500A |
---|---|---|---|
Kaynak türü: | MIG | Kullanım: | Yağ Limanı Kaynak Makinesi |
Oy alan iş hacmi: | % 50-100 | Boyutlar: | ≤1500mm Uzun |
Vurgulamak: | otomatik boru Kaynak Makinası,kaynak ekipmanları otomatik |

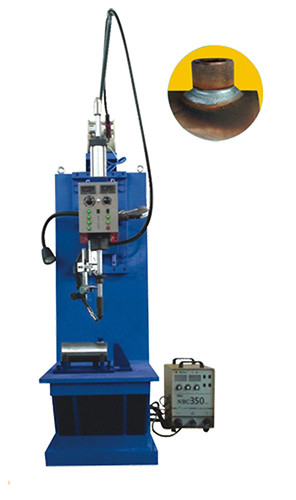

Hidrolik Silindir Yağ Limanı Otomatik Kaynak Ekipmanları, TIG / MIG Kaynak Makinesi
Uygulamalar:
Metalik silindirlerin ve paslanmaz çelik, demir, alüminyum ve pirinçten yapılmış hizalı plakaların yüksek kaliteli ve düşük distorsiyonlu otomatik uzunlamasına kaynağı.
Özellikler:
1. Yağ portu otomatik kaynak makinesi, anahtar kaidesi ve küresel vananın bilyalı silindir kaynağı için uygundur. Makine, PLC tarafından kontrol edilen, elektrik rölesi tarafından kontrol edilen motorlarla tahrik edilir, böylece otomatik kaynak gerçekleştirilebilir. Operasyon panelinde kaynak akımı ve kaynak ayarlanabilir. Otomasyon seviyesi yüksektir. Makine kaynak meşale sürüş parçası, pnömatik sistem, elektrik kontrol sistemi ve gaz kalkanı kaynak güç kaynağı oluşur.
2. Makine dikey tipte olup, iş parçası tutma parçası, torç mekanik kontrol bölümünden oluşur. Makine çerçevesi, MIG kaynak güç kaynağı, tel besleyici, Şekil kopyalama yapısı.
3. Kaynak meşale otomatik kontrol parçası
-Kaynak torcu kaldırma parçası: Kaide, ray ve torç kaldırma pnömatik silindirinden oluşmuştur. Hız ayar valfı tarafından ayarlanabilen torç yukarı ve aşağı için kullanılır. Torç yukarı ve aşağı süresi PLC tarafından ayarlanabilir.
-Kaynak torcu yuvarlak hareketli parçası: Torç yuvarlak hareketli eksen ve dişliden oluşuyordu.
-Bu makine benimsemek: iş parçasının masaya sabitlenmiş, torç iş parçasının etrafında hareket ediyor. Uygun olması için, kaynak hızı PLC'de ayarlanabilir.
-Torch up ve down dakika ayar kısmı: spring.roller oluşuyordu.
-Pnömatik kısım: Pnömatik bir silindire sahiptir.
4. Elektrik kontrol sistemi
Gerilim standardı: 380V-50Hz-3ph. PLC, tahrik parçası ve bağlantı için ilgili kablolardan oluşuyordu. Böylece, ekipmanın otomatik olarak kaynaklanmasını sağlayabilir.
Teknik parametreler:
Yağ portunun çap aralığı | 15 mm ila 50 mm |
Yağ Limanı yüksekliği (mm) | 20 mm ila 50 mm |
Yağ silindirinin çap aralığı (mm) | 50 mm ila 200 mm |
Yağ silindiri uzunluğu (mm) | 200 mm ila 1500 mm |
Kaynak hızı | 2-8mm / sn |
Adım ayarı inme | 80 x 80 mm |
Kaynak torcu kaldırma darbesi | 200mm |
Ekipman genel bakış:
Ekipman genel olarak yağ silindirini ve yuvarlak yağ portunu kaynaklamak için uygundur. Ekipman motor tarafından sürülür. Kontrol sistemi, röle kontrolü ile desteklenen programlanabilir bir kontrol cihazı (PLC) tarafından kontrol edilir ve böylece kaynağın otomatik kontrolünü düzenli olarak düzenler. Kaynak akımı voltajı doğrudan çalışma panelinde ayarlanabilir. Tüm makinenin kalitesi güvenilir, görünüşü güzel ve otomasyon derecesi yüksek.
Cihazın tabanı, V-şekilli demiri, çeşitli yağ tüpleri tipleri için uygun bir yardımcı dirsek olarak kullanır. Makine esas olarak bir kaynak torç tahrik mekanizması, bir pnömatik sistem, bir elektrikli kontrol sistemi ve bir elektrikli kaynak makinesinden oluşur.
Otomatik kaynak işlem programı:
Spesifik işlem aşağıdaki gibidir: üretimin gereklerine göre akım ve gerilimin büyüklüğünü ayarlayın → kaynak torçunun açısını ayarlayın → gaz algılama → torç altının silindiri uzatılır → torç altının silindiri pozisyona getirildi → otomatik olarak çalıştırma → çalıştırma → ark çalıştırma → kaynak torçunun dönmesi tamamlandı → Ark → Boşta ayar açısı açmaya devam et (kaynak sonrası rölanti açısı sıfır değil) → Torç orijinale geri döndü → Bir çalışma döngüsü tamamlandı .
Kaynak torçunun dönmesi sırasında, üst ve alt ince ayar mekanizmaları, kesişen çizgi yörüngesinin gereksinimlerini tamamlamak için kaynak torcunu yukarı ve aşağı doğru hareket ettirir.
Ana yapılandırma:
madde | ad | Özellikleri / modeli | miktar | Markalar |
1 | Tüm dijital kaynak makinası | NBC350 | 1 ünite | Shangha Hugong |
2 | Tel besleyici | 1 ünite | Shangha Hugong | |
3 | PLC | İletişim ile 30 puan | 1 takım | Tanwai Deltası |
4 | Doğrusal Kılavuzlar | 25B | 1 takım | Tayvan ABBA |
5 | kaydırıcı | 25B | 1 takım | Tayvan ABBA |
6 | Silindir | SCJ80 * 125-50 | 1 parça | Tayvan Yadeke |
7 | Motor | 55ZTT54PX24 | Çin Shante |
Kaynak iş parçası fotoğrafları:
