Hidrolik Yağ Basınç Silindiri için Otomatik Robotik Kaynak İstasyonu
Ark kaynağı robotu iş istasyonu, kaynak parçası teknik gereksinimine göre tasarlanmıştır. Genel tasarım: ark kaynak robot sistemi + kaynak pozisyoner + kaynak makinesi sistemi + konsol + lojistik. Sistem esas olarak robot, özel kontrol kabini, kaynak makinesi, kaynak teli besleyici vb.

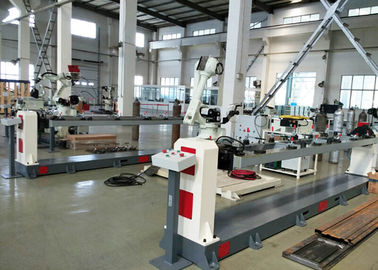

Farklı pozisyonerlere göre, farklı kaynak robot istasyonu şeması çalışabilir. Kaynak parçası teknik gereksinimi temelinde ve tesisin pratik gereksinimi ile birlikte, aşağıdaki şekilde gösterilen kesin şemayı tasarlarız.
Robotik ark kaynak istasyonu, otomobil araba, tren, tıbbi tedavi, E-bisiklet, motosiklet, havayolu, inşaat ekipmanları vb.
Robotocs ark kaynak istasyonu birçok endüstri alanında üretim verimliliğini ve kaynak kalitesini çok arttırır ve üreticilerin işçilik maliyetinden tasarruf etmesine yardımcı olur.
Robot Robot:
BA serisi kaynak için profesyonel robot, basit gösteri öğretim işlemi ile kolay kullanım.
Mükemmel görsel efekt ve gösteri öğretim cihazında kolay kullanım ile LED dokunmatik renkli ekran var.
Robot kaynak makinesine bir kablo ile bağlanır. Kaynak durumu kaydedilebilir ve seçim için bir anahtar sınıflandırılabilir.

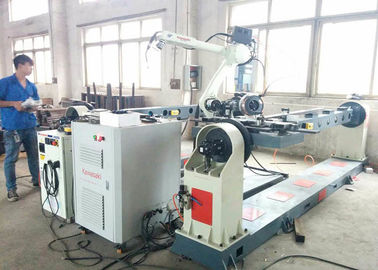

Kaynak konumlandırma sistemi:
Ürünün yapısı, ağırlığı, montajı ve kaynak süresi göz önüne alındığında, kaynak yerinden çıkarma sistemi L çift dingilli konumlandırıcı sistem yapısını kullanır.
Bu konumlandırma sistemi aşağıdaki özelliklere sahiptir
- Tek bir konumda yükleme ve boşaltma için operatörün yürüme süresini ve mesafesini azaltabilir.
- Yükleme bölgesi ve robot kaynak bölgesi ayrılmıştır, bu da operatörlerin güvenliğini garanti edebilir.
- Eksiklik dönmeye ihtiyaç duyması ve geniş alanı kaplamasıdır
Çarpışma önleyici cihaz :
| model | ARH-01 |
Boyut | L: 252mm (flanş hariç) Çap: 80mm 16000 |
| Ağırlık | 1580g (Flanş ve braket dahil) |
| Yükleme ağırlığı | 18N +/- 2N (flanştan 350mm konumlandırıcı) |
| Tekrar konumlandırma hassasiyeti | 0.1 ± 0.1mm (flanştan 350mm konumlandırıcı) |
| Kontaktör yükü | 24VDC Maks. 50mA |
Fikstür:
Müşterinin ürünleri değiştirmesi gerekiyorsa, konumlandırıcı sistemini değiştirmek gerekli değildir. Belirli bir ürüne göre ilgili fikstürü tasarlayabilir ve konumlandırıcıya sabitleyebilir. Özel fikstürün tasarlanması, yapılması ve sipariş edilmesi gerekir.
Kaynak işlemi:
Spesifik operasyon işlemi aşağıdaki gibi gerçekleştirilir:
- Birleştirilmiş ve yerleştirilmiş kaynaklı iş parçasını ilgili kaldırma cihazı kullanarak fikstür üzerine sabitlemek için.
- Operasyonel platformdaki başlatma düğmesine basın, ardından robot iş parçasını kaynak yapmaya başlar.
- Robotun kaynağı bitirdikten sonra, kaynaklı iş parçasını boşaltın ve yeni bir iş parçası takın.
Bitmiş Ürünler :
