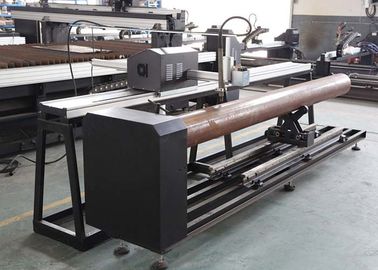

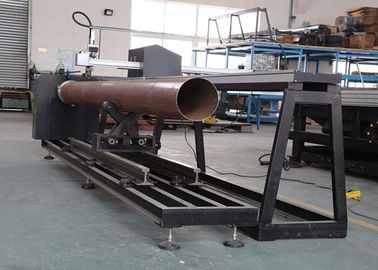

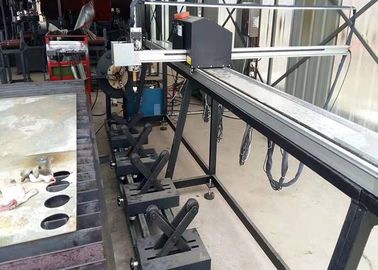

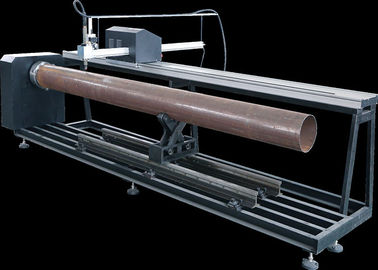

Üstün Teknik Programı ile 3 Eksenli CNC Kesişen Plazma Alev Boru Kesme Makinesi
Talimatlar:
1. Esas olarak kesişen ve farklı boru sistemlerinin üst kısmının termal kesimi için geçerlidir.
2. İş parçasının malzemeleri: düşük karbonlu çelik, (Dikkat: bakır-nikel tüpleri ve paslanmaz çelik boru plazma kesme kullanmalıdır.
3. sıradan çelik kesebilir (CNC alev / plazma kesme makinası) ve mutlak alev / plazma çelik kesme gerçekleştirebilir. CNC kesişen boru kesme makinaları çeşitli fonksiyonlar gerçekleştirebilir.
Eksen parametreleri:
| eksen | Bağlantı Ekseni |
| X koordinatı | Borunun Döner |
| Y-ekseni | Yatay eksen |
| Z ekseni | Yukarı Eksen |
Çalışma ortamı:
Sıcaklık: -5 ~ 40 ℃;
Nem: ≤90%;
Güç kaynağı: 220V ±% 10 50Hz
Ürün özellikleri:
1) Standart versiyon hem alev hem de plazma kesimi yapmakla kalmaz, aynı zamanda hem boru hem de çelik levhayı kesebilir.
2) AC 3 fazlı yüksek gerilim kademeli motor tahrik teknolojisi kullanılarak, motorlar daha fazla güç alır ancak daha az meraklı olurlar.
3) Farklı yönlerde ve farklı çaplarda ilginç boru deliği kesimi yapabilir.
4) Borunun eğik kısmını kesebilir.
5) Ana boru için kesişen borunun uç soketini kesebilir.
6) Kare ve oluklu delik ve borudaki tüm şekilleri kesebilir.
7) Boruyu kesebilir.
8) Kaynak sonrası borunun bükülmesi için çift büküm ucunu kesebilir.
İletim ve kesme modları:
CNC kesim çeliğinin iletimi: Chuck tipi yapı
Kesme modu: Plazma Kesme
THC modu: Elektrikli Hareket
Makinelerin ana parçaları:
| ADI | MİKTARI |
| Kontrol sistemi: | 1 takım |
| Chuck Bankası: | 1 parça |
| Ayarlanabilir çelik boru gövdesi: | 2 takım |
| Başın bölümleri: | 1 takım |
| Başın üst kısmı: | 1 takım |
| Başın aşağı tabanı: | 1 takım |
| Izlemek: | 6,5 m |
| Otomatik ark yükseklik kontrolü: | 1 takım |
| Çarpışma önleme ayarı: | 1 takım |
Ana hassasiyet gereksinimleri:
İş parçası ulusal standartlara uygun olmalıdır. Çalışma uzunluğunun konumlandırma hassasiyeti: 0.2mm / 2000mm; Bara çubuğunun konumlandırma hassasiyeti: ≤ ± 0.5mm; Boru kafaları arasındaki boşluğun toleransı: ≤ ± 0.5 mm.
1) Döner tahrik hareketi
Sürüş Sistemi: Hassas dişli kutusu ve dişliye yardımcı tahrik.
Döner Hız: 0.1-25 dev / dak
Restorasyon Hassasiyeti: ± 0.3mm
2) Torç arabasının hareketleri
Sürüş Sistemi: Hassas Dişli Kutusu (Ev yapımı); Dişli ve palet iletimi.
Etkili Rota: L1 ile aynı
Restorasyonun hassasiyeti: ± 0.2mm
Çalışma parçaları:
Güvenlik cihazları:
Çarpışma önleyici cihaz ve limit anahtarı.
Yazılımdaki kendiliğinden kilitlenen cihazı sınırlayın.
Kontrol kutusundaki acil durdurma anahtarı.
