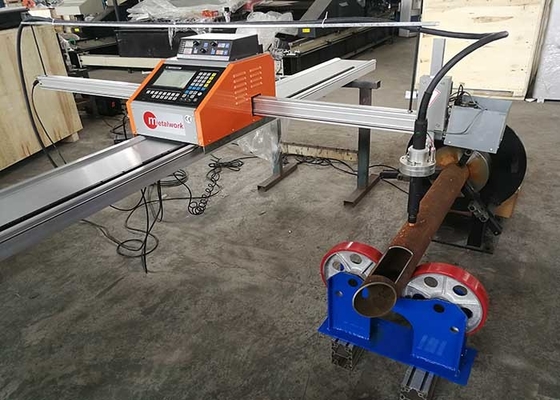

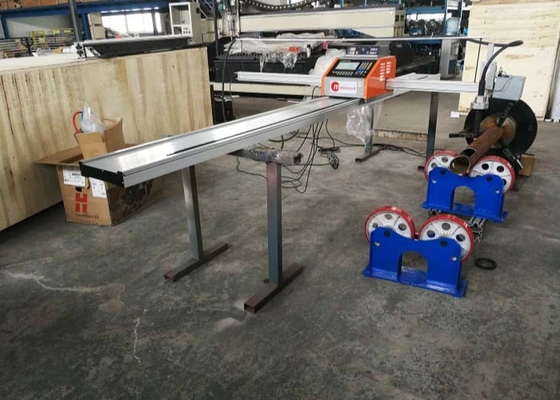

CNC1-1530P Işık Direği Kapı Plazma Kesme Makinesi
Bu makine, direğin taban plakası ve direğin elektrik kapısı için hem çelik levhayı kesebilir.
Uygulama Kapsamı ve Malzeme:
1) Makine esas olarak çeşitli boru sistemleri ve sıcak kesimin sonu için kullanılır.
2) Uygulanabilir iş parçası malzemesi: düşük karbonlu çelik, bakır ve nikel boru, paslanmaz çelik boru, plazma kesimi ile.
3) Ayrıca çelik levha kesebilir (direğin taban plakasını keser) (CNC alev/plazma kesme makinesi), alev, plazma çelik levha kesimi, direk kesme makinesi, çoklu kullanımın uygulanmasını tamamlar.
4) Konik, sekizgen ışık direği kapısı CNC kesimi için uygundur, Ayrıca yuvarlak boru kesebilir. Kesim şekli daire, kare, dikdörtgen, eliptik tip vb. olabilir ve PC tarafından tasarlanabilen herhangi bir şekil olabilir.
5) Kesme gücü otomatik plazmadır. Bu nedenle kesme hızı çok daha hızlı olacak ve kesme kenarı kalitesi alev kesiminden daha iyidir.
Makine çalışma koşulları:
Sıcaklık: - 5-40 ℃; %90 veya daha az nem; 50 hz güç: 220 v + %10
Teknik Parametreler:
| Kod |
ÖĞE |
VERİLER |
| 1 |
Boru çapı |
Φ=40～400mm |
| 2 |
Alev kesme duvar kalınlığı |
δ1=6～50mm |
| 3 |
Maks. direk uzunluğu. |
L1=14000mm (uzatılabilir) |
| 4 |
Plazma kesme kalınlığı |
1-14mm |
| 5 |
Hareket hızı. |
V0=10～3000 mm/dak |
| 6 |
Kesme levhası boyutu |
1000mmX3000mm |
| 7 |

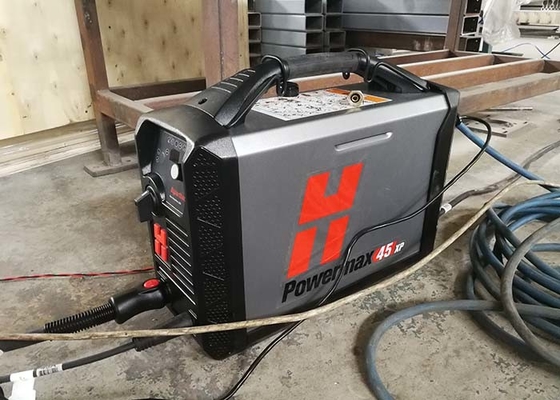

Plazma gücü |
ABD.Hypertherm. Powermax.45 |
| 8 |
Penset boyutu |
Üç çeneli 250 tipi penset |
| 9 |
Penset motoru |
Panasonic 400W servo motor |
Hareket ekseni:
| Hareket ekseni |
Kesme makinesi ekseni |
| X ekseni: |
Direk döndürme |
| Y ekseni: |
Kesme meşalesi direk hattı yönünde hareket eder. |
| Z ekseni: |
Kesme meşalesi yukarı ve aşağı kalkar. |
Kesme makinesi çelik boru iletim formu ve kesme yolu:
1) Kesme makinesi çelik boru iletim formu: penset tipi yapı.
2) Kesme yolu: plazma kesimi.
3) Yükseltme yolu: otomatik elektrik yolu.

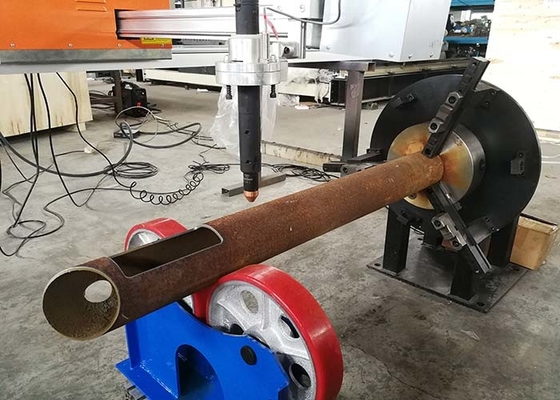

Kesim Örnekleri:
