Menşe yeri: | Çin |
Marka adı: | Metalwork |
Sertifika: | CE, ISO, CCC |
Model numarası: | HGFK-serisi |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Konteynır içinde çıplak Mainframe, kontrplak kutularındaki elektrik kontrol kutusu |
Teslim süresi: | 30 GÜN |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | ayda 100 setleri |
Koşul: | Yeni | Ağırlık: | Bağlı |
---|---|---|---|

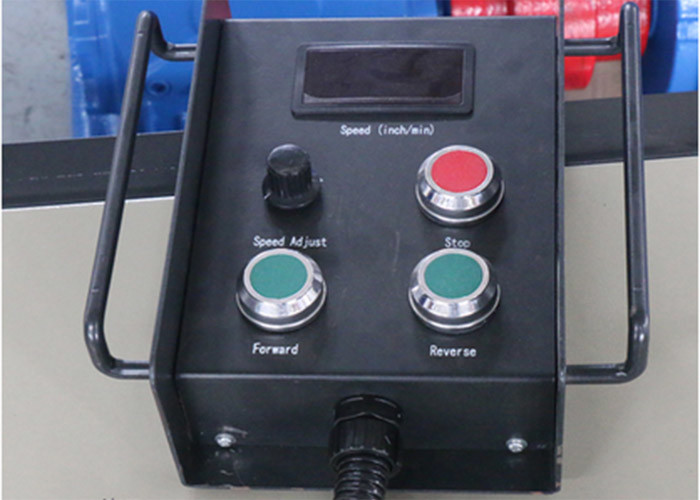

Makara malzemesi: | PU, Kauçuk veya Metal | çalışma yolu: | Uzak El Karyolası |
Tekerlek Doğrusal Hız: | 6-60m / h | ayarı Yolu: | AC Dönüştürücü Kademesiz Hız Ayarı veya Elektro Manyetik Hız Ayarı |
Vurgulamak: | boru hattı kaynak ekipmanları,boru kaynak araçları ekipmanları |

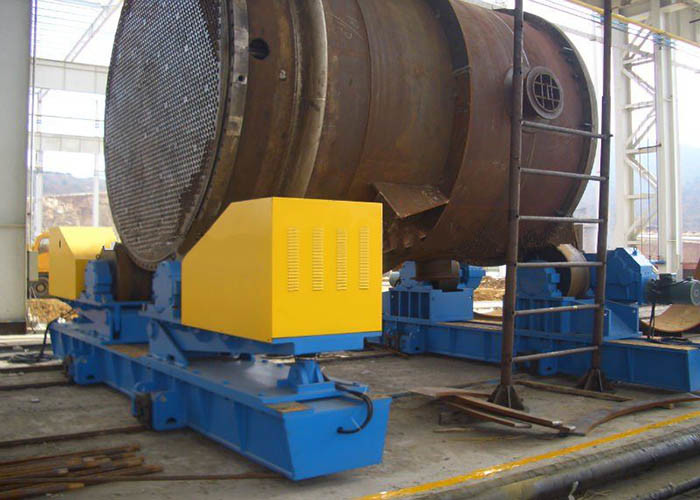

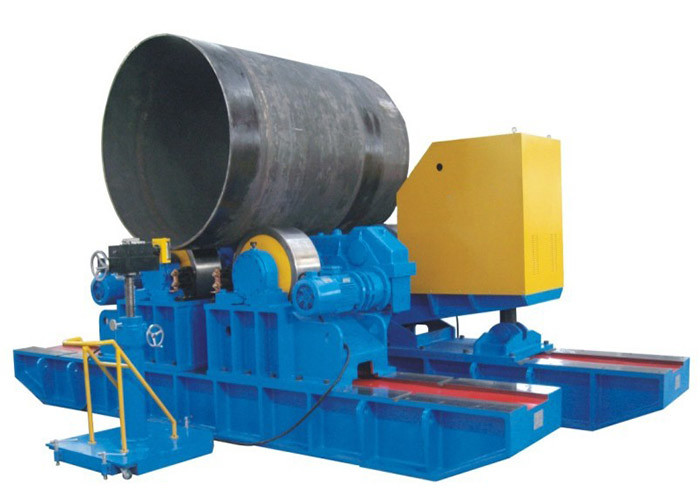

HGFK Serisi Fit-Up Kaynak Rotator
Bu makine, yüksek ve istikrarlı şerit kaplama ve dar aralık kaynağı ile ağır iş parçası için son derece uygun yurtdışı gelişmiş üretim deneyimini emer.

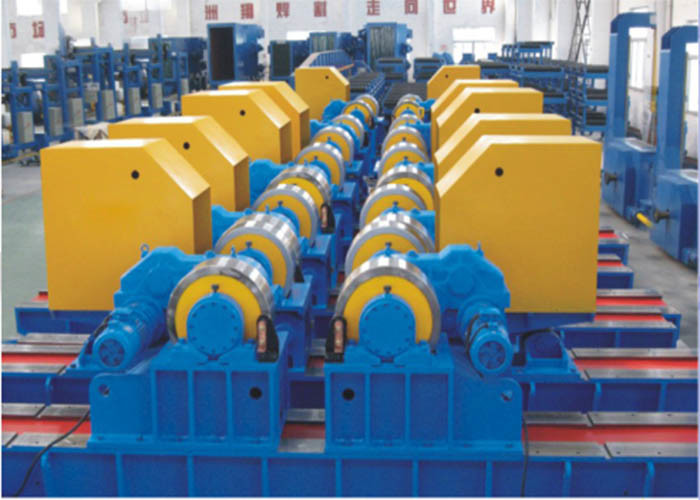

Bu kaynak rotatörü genel rotator ile benzerdir, makaraları tahrik eder ve ardından iş parçasını döndürür. Bu rotatörün silindiri büyük bir yükleme kapasitesine sahiptir, iki merdane tabanı farklı çaptaki iş parçası için uygun olan cıvata delikleri ile hareket ettirilebilir, bu da ayarlamaya elverişlidir.
Özellikler:
1. Tahrik makaralı çerçeve ve avara kasnak çerçevesi kutu şekilli taban yapısı iyi bir kuvvetle, kolayca deforme olmaz, silindir çerçeve arasındaki mesafeyi ayarlamak için ray üzerinde serbestçe hareket edebilir ve rayya kolayca konumlandırılabilir, konumlandırma hassasiyeti, kolay ayarlamak.
2. Rulo malzeme büyük ve ağır iş parçası için uygun büyük bir mukavemet ve aşınmaya dayanıklı, uzun ömürlü ve diğer özelliklere sahip, yüksek mukavemetli çelik döküm ZG45 olduğunu.
3. çift sürüş benimser, 2 silindirler frekans dönüştürücü tarafından kademesiz hız ayarlı, redüktör ile 2 set motor tarafından tahrik edilir.
4. anti-sünme için yükseltici tip benimser, anti-sünme amacı gerçekleştirmek için, iş parçasının merkezi mesafesini rotator merkez hattı ile uydurmak için bir silindirin yukarı ve aşağı işlerini kullanarak.
5. Sensör, yüksek hassasiyetli, uzun servis süresi ve iyi doğrusallık ile Almanya NOVO Company'nin yüksek hassasiyetli yer değiştirme sensörünü benimser.
6. Yüksek stabilite ve güçlü anti-parazit kabiliyetine sahip Siemens veya ABB alçak gerilim cihazına sahip elektrik kontrol sistemi.
7. Bu eksenel hareketi profesyonel olarak test edebilir ve iş parçasının sürünen miktarını kontrol etmek için tespit sinyaline göre hesaplayabilirsiniz dedektör ile donatılmıştır. Bu cihazın kurulumu kolaydır ve ayarlanması kolaydır.
T eknik Parametreler:
model | HGFK 40 | HGFK 60 | HGFK 100 | HGK 160 | HGFK 250 | HGFK 400 | HGFK 500 | HGFK 630 | HGFK 800 | HGFK 1000 | HGFK 1250 | HGFK 1600 | ||||||||||||
Maksimum yükleme | 40 | 60 | 100 | 160 | 250 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | ||||||||||||
Çalışma aralığı | d mm | 600 | 750 | 800 | 1000 | 1000 | 1000 | 1000 | 1000 | 1500 | 1500 | 2000 | 2000 | |||||||||||
D mm | 4200 | 5000 | 6000 | 6000 | 7000 | 7500 | 8000 | 8500 | 9000 | 10000 | 15000 | 15000 | ||||||||||||
Kauçuk rulo | D1mm | 400 | 450 | 550 | - | - | - | - | - | - | - | - | - | |||||||||||
W3mm | 120 | 120 | 120 | - | - | - | - | - | - | - | - | - | ||||||||||||
Metalik silindir | D2mm | 394 | 444 | 538 | 620 | 700 | 800 | 800 | 850 | 1000 | 1000 | 1000 | 1000 | |||||||||||
W4mm | 60 | 70 | 100 | 220 | 260 | 300 | 300 | 350 | 350 | 350 | 400 | 400 | ||||||||||||
Doğrusal hız dm / h | ~ 1200 600 | |||||||||||||||||||||||
Hız ayar yolu | VFD | |||||||||||||||||||||||
Motor gücü kW | 2 x 1.5 | 2 x 1.5 | 2 x 2.2 | 2 x 3 | 2 x 4 | 2 x 5.5 | 2 x 5.5 | 2 x 7.5 | 2 x 7.5 | 2 x 11 | 2 x 15 | 2 x 18.5 | ||||||||||||
Ekipman ağırlığı kg | 2800 | 4200 | 6500 | 10500 | 14330 | 18500 | 22500 | 25000 | 32000 | 39600 | 60000 | 63000 |
Uygulama:
1. Basınçlı kaplar
2. Boru imalat sanayileri
3. Rüzgar enerjisi üretimi
4. Kimyasal ve yakıt depolama tankı imalatı
5. Herhangi bir ağır silindirik iş
