| Menşe yeri: | Çin |
| Marka adı: | Metalwork |
| Sertifika: | CE, ISO, CCC |
| Model numarası: | HBT serisi |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Konteynır içinde çıplak Mainframe, kontrplak kutularındaki elektrik kontrol kutusu |
| Teslim süresi: | 30 GÜN |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | ayda 100 setleri |
| Ağırlık: | 100kg-50000KG | Kullanım: | Kaynak için Yatay Dönüş |
|---|---|---|---|
| Tablo çapı: | 400-4000mm | Gerilim: | 3 Ph, 380V, 50Hz |
| Renk: | Mavi, gri veya özelleştirilmiş | Garanti: | 1 yıl |
| Vurgulamak: | boru hattı kaynak makineleri,boru hattı kaynak ekipmanları |
||

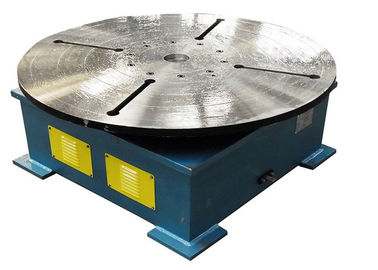

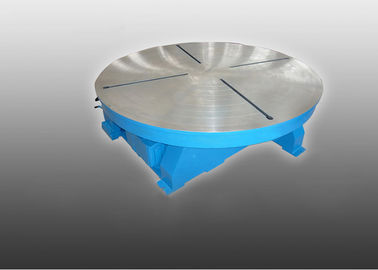

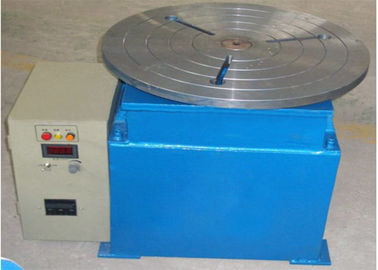

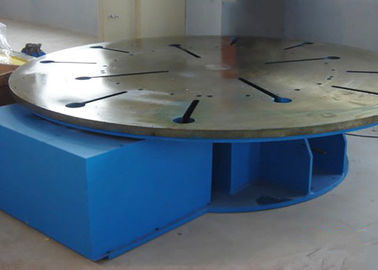

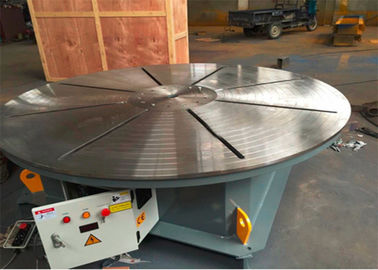

HBT Yatay Dönüş Kaynak Tablosu
Çok sayıda döner tablaya sahibiz, örneğin. HB01, HB03, HB10 vb. Ayrıca makineyi müşterinin iş parçasına göre tasarlayabiliriz. Dönüşün hızına karar verebilirsiniz.
Özellikler:
1. Otomatik kaynak robot kolu ile birlikte kullanın.
2. 220V / 380V 50Hz gibi diğer voltajlar mevcuttur.
3. Dönme hızı 0.05 ~ 05'dir. Elektrik kutusunda dijital okumada rpm.
4. Kaynak Dönüş Tablosu VFD kontrolü ile 360 ° döndürülebilir, el kontrol kutusu üzerinde çalışabilir.
5. Müşteriler tarafından talep edilen masa merkezinde özel delikli masa boyutu 2000 mm.
6. İsterseniz uzaktan kumanda kutusu, isteğe bağlı ayak pedalı veya devirme açısı kontrol edilir.
7. M24 T şeklindeki civata ile iş parçanızı rotasyon ve kaynak için masanın üzerine sabitleyebilirsiniz.
Teknik parametreler:
| model | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Anma yükleme kg | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| Devir hızı rpm | 0,1-1 | 0,1-1,1 | 0,1-1 | 0,09-0,9 | 0,08-0,8 | 0,07-0,7 | 0,06-0,6 | 0,06-0,6 | 0,05-0,5 | 0,05-0,5 | 0,04-0,4 | 0,04-0,4 | |
| Devirme hızı rpm | 2 | 0.8 | 0.5 | 0.4 | 0.3 | 0.2 | 0.14 | 0.14 | 0.14 | 0.14 | 0.10 | 0.10 | |
| Çalışma masası dia. aa | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
Max.eccentricity mesafe mm | 100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Maksimum yerçekimi merkezi mesafesi mm | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Döner motor gücü kW | 0,06 | 0,37 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5.5 | |
| Devirme motor gücü kW | 0.18 | 0,55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | |
| Döner dia. 90 ° 'de | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| boyut | L mm | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H mm | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B mm | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Ekipman ağırlığı kg | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Hız ayar yolu | Revote hızı VFD (COMMON BREAK MOTOR) | ||||||||||||
| Devirme hızı sabittir (Sıradan fren motoru) | |||||||||||||
Uygulama:
1. Basınçlı kaplar
2. Boru imalat sanayileri
3. Rüzgar enerjisi üretimi
4. Kimyasal ve yakıt depolama tankı imalatı
5. Herhangi bir ağır silindirik iş
