Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Metalwork
Sertifika: CE, ISO, CCC
Model numarası: LHB serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 Set
Fiyat: negotiable
Ambalaj bilgileri: Konteynır içinde çıplak Mainframe, kontrplak kutularındaki elektrik kontrol kutusu
Teslim süresi: 30 GÜN
Ödeme koşulları: L/C, T/T
Yetenek temini: ayda 100 setleri
Ağırlık: |
0.1-20T |
çalışma yolu: |
Uzak El Karyolası |
Döner Açısı: |
360 derece sınırsız döner |
Worktable Çapı: |
800-1400mm |
Torna açısı: |
± 90 |
Ürün adı: |
boru kaynak ekipmanları |
Ağırlık: |
0.1-20T |
çalışma yolu: |
Uzak El Karyolası |
Döner Açısı: |
360 derece sınırsız döner |
Worktable Çapı: |
800-1400mm |
Torna açısı: |
± 90 |
Ürün adı: |
boru kaynak ekipmanları |

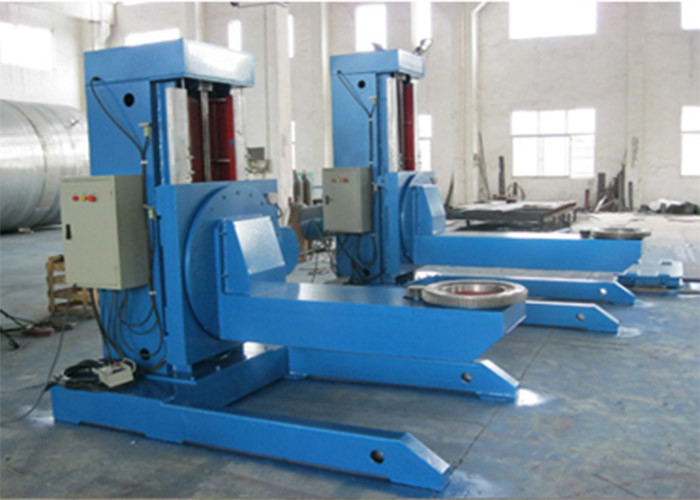

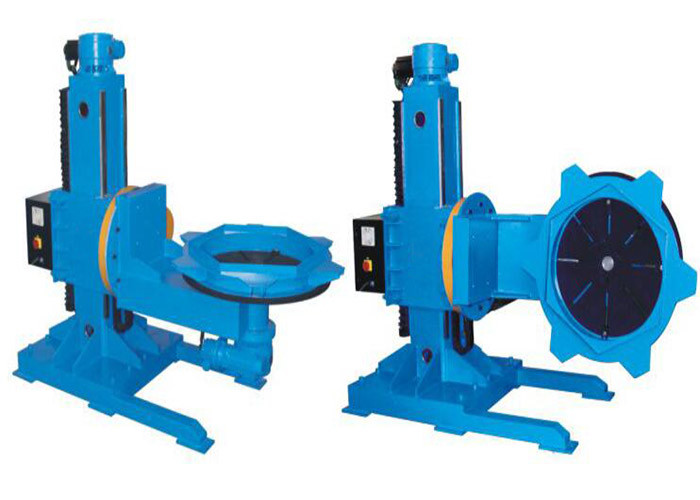

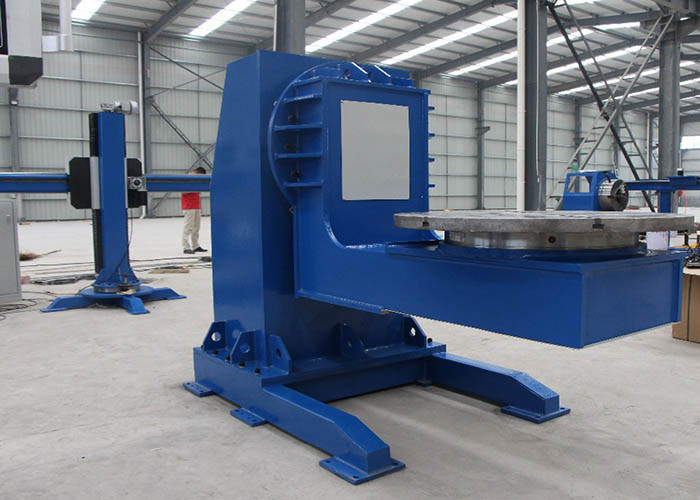

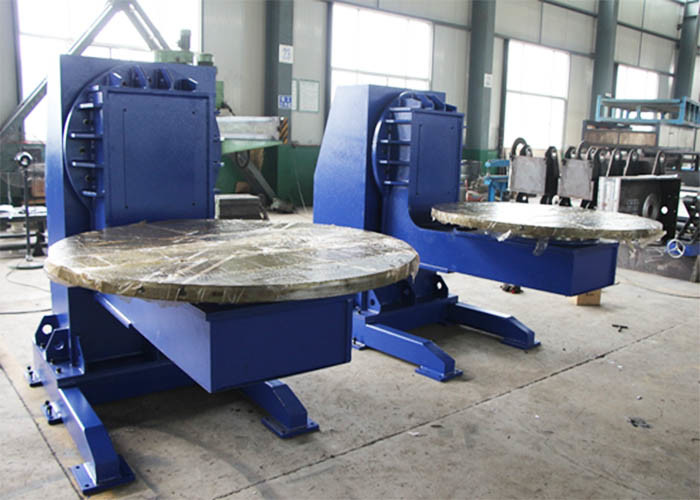

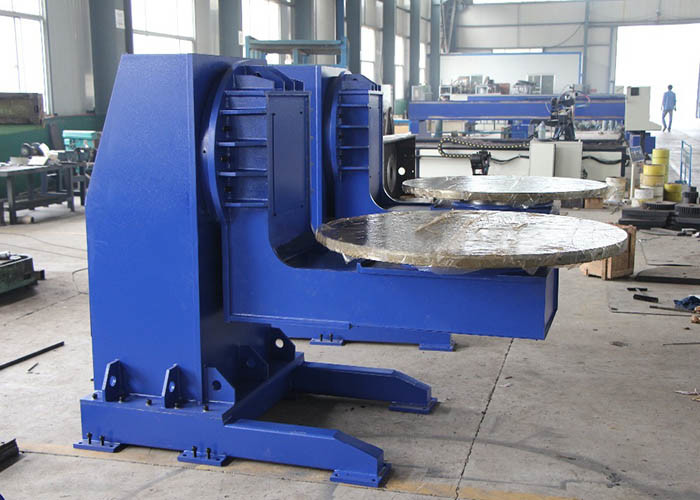

LHB Serisi Otomatik L-Şekil Kaynak Pozisyoneri L tipi
Kaynak pozisyoner çalışma tablasının turing ve devrilme mekanizmasından oluşur, tornalama ve devrilme iş parçasının çalışma masasının yükselmesiyle makul bir kaynağa ve montaj açısına ulaşmasını sağlar, çalışma masasının dönüşümü tatmin edici bir kaynak hızına ulaşabilen frekans dönüşümdür.
Eksantriklik ve ağırlık merkezi, yerçekimi merkezi iş parçasından daha uzun ve daha fazla kayma nedeniyle, büyük model seçilmelidir. Pls bize iş parçasının şekli ve ağırlığını verir, ayrıca işleme teknolojisini size uygun bir fikir verebiliriz.
Ekipmanın mekanik parçaları çoğunlukla bir döner mekanizma, bir devir mekanizması, bir kaldırma mekanizması ve çerçeveden oluşmaktadır.
Her biri için iş parçasının dönmesi, devrilmesi ve kaldırılması bir servo motor tarafından tahrik edilir. Servo motorun her biri, hassas bir şekilde yerleştirmeyi gerçekleştirmek için hassas bir RV hız düşürücüsüyle birlikte çalışır.
T eknik Parametreler:
| model | LHB-5 | LHB-10 | LHB-20 |
| Maksimum yükleme ağırlığı (kg) | ≤500 | ≤1000 | ≤2000 |
| Dönme hızı (d / dak) | Servo regülasyonu, 0-3 | ||
| Dönme hızı (d / dak) | Servo regülasyonu, 0-3 | ||
| Döndürülmüş açı (0) | 360 ° sınırsız yeniden | ||
| Dönüm açısı (0) | ± 90 | ||
| Döner güç (kw) | 0.75 | 2 | 3 |
| Dönüş gücü (kw) | 0.75 | 2 | 3 |
| Tekrarlanabilirlik set doğruluk (mm) | <± 0.5 | ||
| Çalışma masası çapı (mm) | 800 | 1000 | 1400 |
Avantajı:
1. Elektrik kontrol sistemi, elektrik panosundan ve manuel kontrol panelinden oluşur ve kullanımı kolaylaştırır.
2. yükleme kapasitesini artırmaya yardımcı olur ve dönme düzgün hale getirir döner yatak ile donatılmış.
3. Worktable, iş parçalarını kelepçelemek ve yerleştirmek için kullanılan altı M30T cıvatalı oluk ile üretilmiştir.
4. İş parçasını ortada konumlandırmaya yardımcı olmak için çeşitli konsantrik oluklar çalışma tezgahında işlenir.
Uygulama:
1. Basınçlı kaplar
2. Boru imalat sanayileri
3. Rüzgar enerjisi üretimi
4. Kimyasal ve yakıt depolama tankı imalatı
5. Herhangi bir ağır silindirik iş
