| Menşe yeri: | Çin |
| Marka adı: | Metalwork |
| Sertifika: | CE, ISO, CCC |
| Model numarası: | 3AV5-12/1250-31.5 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | kontrplak paket |
| Teslim süresi: | 20 gün |
| Ödeme koşulları: | Akreditif, T/T |
| Yetenek temini: | Ayda 100 set |
| modeli: | 3AV5-12/1250-31.5 | Kapasiteyi aşmak: | 31.5KA |
|---|---|---|---|
| Anma Gerilimi: | 12KV | Anma akımı: | 1250A |
| Mekanik Ömür: | 10000 kez | motor gerilimi: | DC/AC 110V 220V |
| Türler: | çekmeceli, sabit, yana monteli | Garanti: | 1 yıl |
| Vurgulamak: | Vakumlu Kesici Çekmeceli,Vakumlu Kesici 1250A,220V Vakumlu Kesici |
||

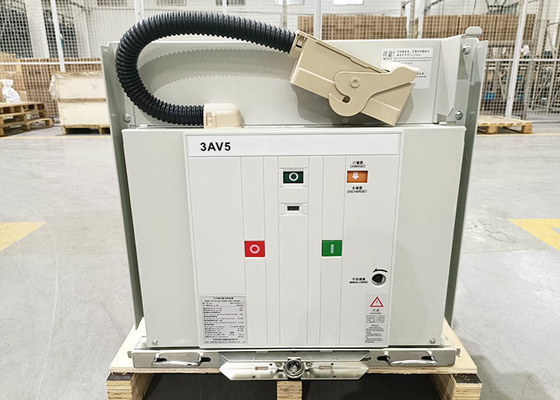

3AV5 serisi iç mekan AC yüksek voltajlı vakumlu devre kesici, üç fazlı AC 50HZ ve anma gerilimi 12KV olan bir iç mekan anahtarlama ekipmanıdır.Çekmeceli tip, sabit tip ve yana monteli tip olmak üzere üç çeşidi vardır.

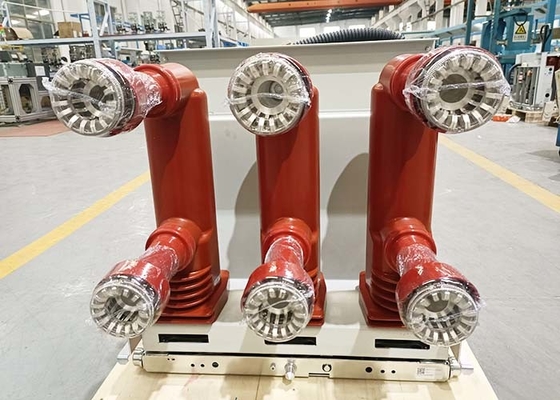

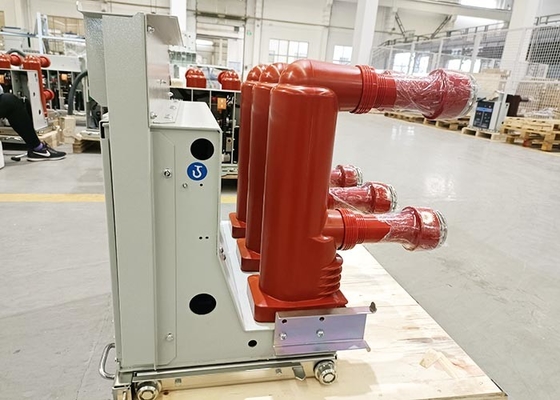

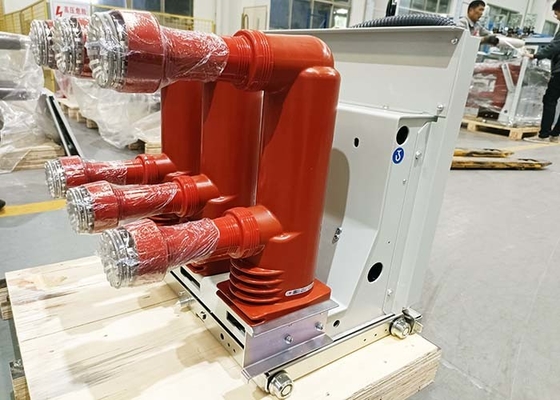

3AV5-12 iç mekan yüksek voltajlı vakumlu devre kesici, ABB ve SIEMENS'in katı sızdırmazlık yalıtım teknolojisini benimser.Vakumlu ark söndürme odası ve birincil devrenin diğer parçaları, zorlu çalışma ortamının birincil devrenin dış yalıtımı üzerindeki etkisini önleyen ve tamamen bakım gerektirmeyen yüksek yalıtım ve yüksek mekanik dayanım direği oluşturmak için epoksi reçine malzemesi ile kapatılmıştır. .Elektrikli ekipman kontrolü ve koruması olarak endüstriyel ve madencilik işletmeleri, enerji santralleri ve trafo merkezleri için optimize edilmiş yay çalışma mekanizması, basit yapı, istikrarlı performans ve sık çalışma yerleri için uygundur.
3AV5 tipi yana monteli vakumlu devre kesici, sabit kurulumu benimser ve çoğunlukla halka ağ kabini, kutu tipi trafo merkezi veya çeşitli standart dışı güç kaynağı sistemi gibi sabit anahtarlama cihazları için kullanılır.Ana döngü, sağlam sızdırmazlık direği, minyatürleştirilmiş işletim paneli kullanır ve kabinde yerden tasarruf sağlar.
Teknik parametreler:
| Öğeler | Birim | Tarih | |||
| Anma gerilimi |
KV |
12 | |||
| Anma darbe dayanım gerilimi | 75 | ||||
| Anma kısa süreli güç frekansı dayanım gerilimi (1dk) | 42 | ||||
| Orantılı frekans | Hz. | 50~60 | |||
| Nominal kısa devre kesme akımı | KA | 20 | 25 | 31.5 | 40 |
| Anma akımı | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Anma kısa süreli dayanma akımı | KA | 20 | 25 | 31.5 | 40 |
| Nominal tepe tolere edilebilir akım | 50 | 63 | 80 | 100 | |
| Anma kısa devre kapama akımı (tepe değeri) | 50 | 63 | 80 | 100 | |
| Sekonder devre güç frekansı dayanma gerilimi (1dk) | V | 2000 | |||
| Nominal işlem sırası |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (40KA'da) |
||||
|
Nominal tek/arka arkaya kapasitans bankası kesme akımı Kesme akımını ayarla
|
A | 630/400 (40KA 800/400) | |||
| Anma kısa devre kesme akımı DC akış yüzdesi | ≤35% | ||||
| Açılış süresi (anma gerilimi) | Hanım | 20-50 | |||
| Kapanma süresi (anma gerilimi) | Hanım | 30-70 | |||
| mekanik ömür | zamanlar | 20000 | |||
| Anma kısa devre kesme akımı kesme süreleri | zamanlar | 50 (40KA 30) | |||
| İzin verilen aşınma, hareketli ve statik kontakların kalınlığını biriktirir | mm | 3 | |||
| Nominal kapanış çalışma gerilimi | v | AC110/220 DC110/220 | |||
| Anma açma çalışma gerilimi | v | AC110/220 DC110/220 | |||
| Enerji depolama motorunun anma gerilimi | v | AC110/220 DC110/220 | |||
| Enerji depolama motorunun anma gücü | w | 80 | |||
| Temas açma mesafesi | mm | 11±1 | |||
| Temas vuruşu | mm | 3,5±1 | |||
| İletişim geri dönme süresi | Hanım | ≤2 (40KA ≤3) | |||
|
Üç fazlı açma ve kapama heterojenlik |
Hanım | ≤2 | |||
| Ortalama kapanma hızı *1 | Hanım | 0.9-1.3 | |||
| Ortalama kapanma hızı*2 | Hanım | 0.4-0.8 | |||
| Ana devre direnci | mikroΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (2500A üzeri) |
|||
