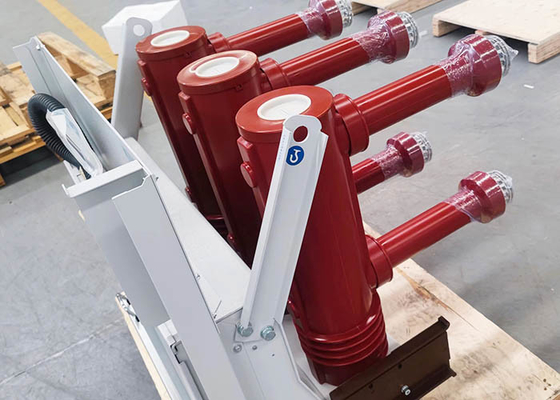

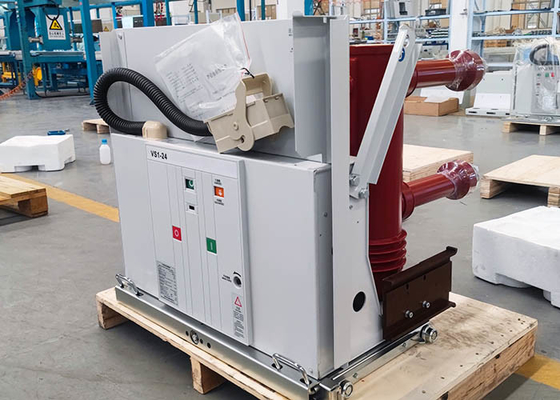

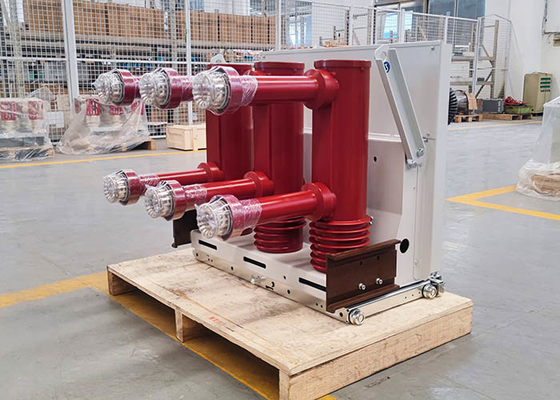

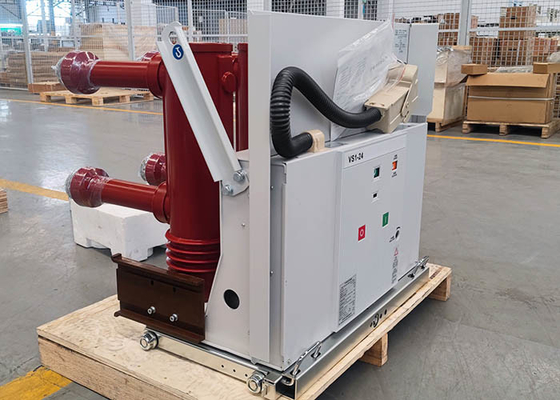

VS1-24 Serisi Vakumlu Devre Kesici El Arabası Tipi Dahili Yüksek Gerilim 24KV

1 takım
MOQ
negotiable
fiyat
VS1-24 Serisi Vakumlu Devre Kesici El Arabası Tipi Dahili Yüksek Gerilim 24KV
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
modeli: VS1 (ZN63A)-24KV
Kapasiteyi aşmak: 20, 25, 31.5KA
Anma Gerilimi: 24KV
Anma akımı: 630A, 1250A,1600A, 2000A, 2500A, 3150A
Mekanik Ömür: 10000 kez
motor gerilimi: DC/AC 110V 220V
Tip: Vakum
Garanti: 1 yıl
Vurgulamak:

Vakumlu Devre Kesici El Arabası

,

Yüksek Gerilim 24KV Vakumlu Devre Kesici

,

3150A Vakumlu Devre Kesici
Temel bilgiler
Menşe yeri: Çin
Marka adı: Metalwork
Sertifika: CE, ISO, CCC
Model numarası: VS1-24KV
Ödeme & teslimat koşulları
Ambalaj bilgileri: kontrplak paket
Teslim süresi: 20 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: Ayda 100 set
Ürün Açıklaması

VS1-24/1250-31.5 İç mekan yüksek voltajlı vakumlu devre kesici

VS1-24 serisi iç mekan yüksek voltajlı vakumlu devre kesici, şirketimiz tarafından ABB Şirketi'nin VD4-24 temelinde geliştirilmiş ve tasarlanmıştır.



1Ana devre döngüsü bileşik yalıtımı benimsiyor.

2. Vakum yay şutları en üst düzey üreticiler tarafından üretilir ve biz de kullanıcıların gereksinimlerine göre yabancı vakum yay şutlarını kurabiliriz.

3Rated current: 630A~3150A Rated short circuit drop-out current: 20K~31.5KA

4Mekanik dayanıklılık: 20.000 kat.

5Elektrik kapasitesini değiştirme testini geçti ve yeniden yanma yok.

612KV voltajı ve 4.500 metre yüksekliğindeki yayla bölgesinde kullanılabilir.



VS1-24 Serisi Vakumlu Devre Kesici El Arabası Tipi Dahili Yüksek Gerilim 24KV 0

Teknik parametreler:

Parçalar Birim Tarih
İsimlendirilmiş voltaj



KV

 24
İsimlendirilmiş itki, gerilimi kaldırır. 125
Nitelikli kısa süreli güç frekansı, gerilimi kaldırır (1 dakikalık) 65
İsimlendirilmiş sıklık Hz 50
Adlık kısa devre kesme akımı KA 20 25 31.5
Rütbeli akım A

630

1250

630

1250

1250 1600

2000 2500 3150
Nitelikli kısa süreli dayanıklılık akımı KA 20 25 31.5
Rütbeli en yüksek tolere edilebilir akım 50 63 80
Nitelikli kısa devre oluşturma akımı (artı değeri) 50 63 80
İkincil devre güç frekansı, gerilimi kaldırır (1 dakikalık) V 2000
Belirli işlem sırası   Aç-0.3S-Kapat Aç 180S-Kapat Aç
Kısa devre akımının nominal süresi S 4

Tek/geri-geri kapasitans bankasının nominal kırma akımı

Kırma akımı ayarlayın



 A 400/400
Açılış saati (not gerilimi) ms 20 ¢50
Kapatma saati (not gerilimi) ms 35 ¢70
Mekanik ömür zaman 10000
Adlık kısa devre kesme akımı kesme süreleri zaman 20
İzin verilen aşınma, hareketli ve statik temasların kalınlığını toplar. mm 3
Rütbeli kapanma çalışma voltajı v AC110/220 DC110/220
Adlık açılış çalışma voltajı v AC110/220 DC110/220
Enerji depolama motorunun nominal voltajı v AC110/220 DC110/220
Enerji depolama motorunun nominal gücü w 70
Enerji depolama süresi s ≤15S
Bağlantı açılış mesafesi mm 14±1
Bağlantı çarpması mm 3.5±1
İletişim atlama süresi ms ≤2

Üç aşamalı açılış ve kapanış

heterojenlik

 ms ≤2
Ortalama açılış hızı (ön 8 mm) m/s 1.4±0.2
Ortalama kapanma hızı m/s 0.7±0.2
Açılış temasının geri dönüş genişliği ms ≤2
Ana devre direnci Oh

≤ 80 ((630A) ≤ 60 ((1250A)

≤40 ((1600~2000A) ≤25 ((2500A'dan fazla)
