| Menşe yeri: | Çin |
| Marka adı: | Metalwork |
| Sertifika: | CE, ISO, CCC |
| Model numarası: | VS1-12KV |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | kontrplak paket |
| Teslim süresi: | 20 gün |
| Ödeme koşulları: | Akreditif, T/T |
| Yetenek temini: | Ayda 100 set |
| modeli: | VS1 (ZN63A)-12KV | Kapasiteyi aşmak: | 20, 25, 31.5, 40KA |
|---|---|---|---|
| Anma Gerilimi: | 12KV | Anma akımı: | 630A, 1250A,1600A, 2500A, 3150A, 4000A |
| Mekanik Ömür: | 10000 kez | motor gerilimi: | DC/AC 110V 220V |
| Tip: | Vakum | Garanti: | 1 yıl |
| Vurgulamak: | VS1 Elektrikli Vakumlu Devre Kesici,12kv Elektrikli Vakumlu Devre Kesici,Elektrikli Vakumlu Devre Kesici 630A |
||

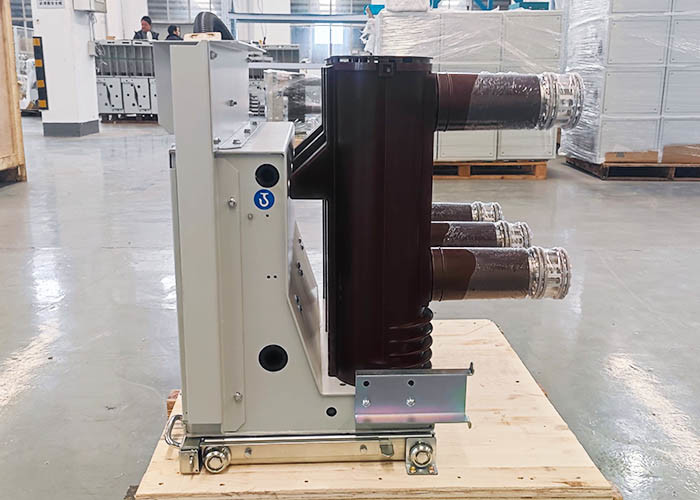

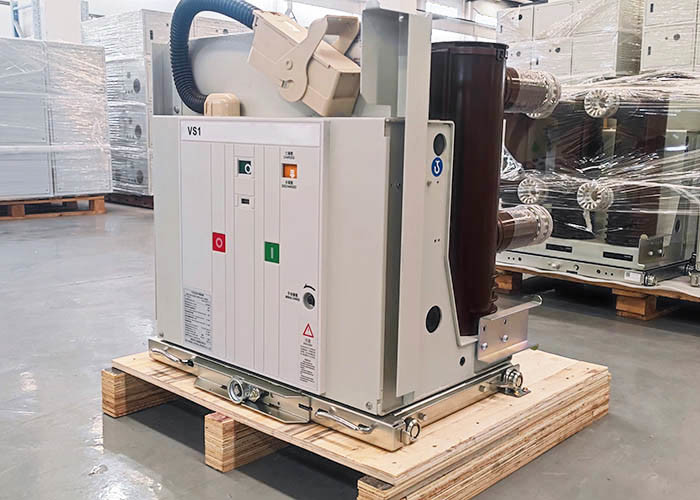

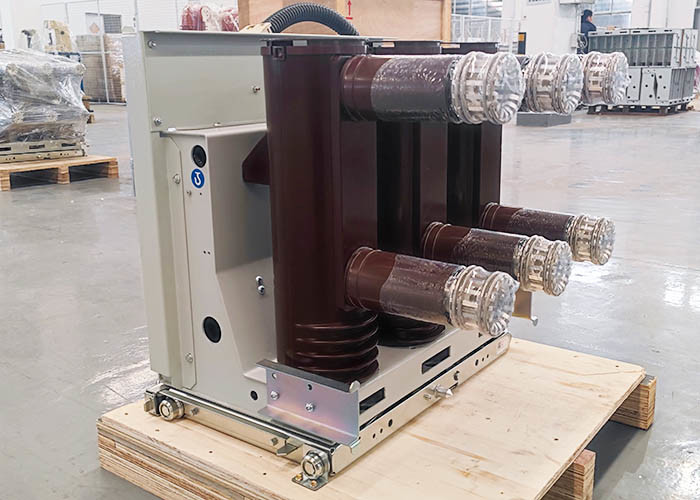

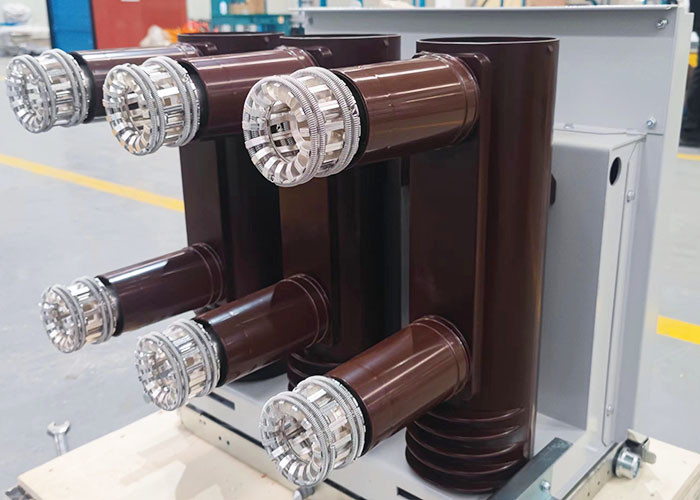

VS1 (ZN63A) tipi iç mekan yüksek voltajlı vakumlu devre kesici, motor ---- yay çalıştırma mekanizması ile donatılmış, anma gerilimi 12KV, 24KV, üç fazlı AC 50HZ iç mekan yüksek voltaj şalt sistemidir, elektrik ve manuel anahtarlamayı gerçekleştirebilir ve kapatma, el şaltına yüklenebilir, sabit şalt ile de eşleştirilebilir.Sabit devre kesici, XGN2 ve GG1A gibi sabit panoların ihtiyaçlarını karşılamak için özel kilitleme ile eklenebilir.Aynı zamanda plato alanlarında (deniz seviyesinden 4000 metreye kadar) 12KV dağıtım sistemine 24KV vakumlu devre kesici de uygulanabilir.
VS1-12KV'in başlıca özellikleri kapalı yüksek gerilim vakum devre kesici:
1. Vakumlu devre kesici ark odasının tasarımını üstte, çalıştırma mekanizması altta yer aldığı için ayarlamaya elverişlidir.
2. Hava ve organik kompozit yalıtım malzemesi kombinasyonunun yapısını benimser.
3. Basit yay çalıştırma mekanizması, 10000 çalışma süresi.
4. Kurşun vidalı tahrik mekanizması sayesinde pürüzsüz ve iyi kendinden kilitleme performansı.
Teknik parametreler:
| Öğeler | Birim | Tarih | |||
| Anma gerilimi |
KV |
12 | |||
| Anma darbe dayanım gerilimi | 75 | ||||
| Anma kısa süreli güç frekansı dayanım gerilimi (1dk) | 42 | ||||
| Orantılı frekans | Hz. | 50 | |||
| Nominal kısa devre kesme akımı | KA | 20 | 25 | 31.5 | 40 |
| Anma akımı | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Anma kısa süreli dayanma akımı | KA | 20 | 25 | 31.5 | 40 |
| Nominal tepe tolere edilebilir akım | 50 | 63 | 80 | 100 | |
| Anma kısa devre kapama akımı (tepe değeri) | 50 | 63 | 80 | 100 | |
| Sekonder devre güç frekansı dayanma gerilimi (1dk) | V | 2000 | |||
| Nominal işlem sırası | O-0.3S-CO 180S-CO | ||||
| Kısa devre akımının anma süresi | S | 4 | |||
|
Nominal tek/arka arkaya kapasitans bankası kesme akımı Kesme akımını ayarla |
A | 630/400 (40KA, 800/400'dür) | |||
| Nominal kapasitör bankı Kalkış kapama akımı | KA | 12,5 (Frekans≤1000Hz) | |||
| Açılış süresi (anma gerilimi) | Hanım | 20~50 | |||
| Kapanma süresi (anma gerilimi) | Hanım | 35~70 | |||
| mekanik ömür | zamanlar | 10000 | |||
| Anma kısa devre kesme akımı kesme süreleri | zamanlar | 50 (40KA, 30'dur) | |||
| İzin verilen aşınma, hareketli ve statik kontakların kalınlığını biriktirir | mm | 3 | |||
| Nominal kapanış çalışma gerilimi | v | AC110/220 DC110/220 | |||
| Anma açma çalışma gerilimi | v | AC110/220 DC110/220 | |||
| Enerji depolama motorunun anma gerilimi | v | AC110/220 DC110/220 | |||
| Enerji depolama motorunun anma gücü | w | 70 | |||
| Enerji depolama süresi | S | ≤15S | |||
| Temas açma mesafesi | mm | 11±1 | |||
| Temas vuruşu | mm | 3,5±1 | |||
| İletişim geri dönme süresi | Hanım | ≤2 (40KA≤3) | |||
|
Üç fazlı açma ve kapama heterojenlik |
Hanım | ≤2 | |||
| Ortalama açılma hızı (ön 8 mm) | Hanım | 0.9~1.3 | |||
| Ortalama kapanma hızı | Hanım | 0,5~0,8 (40KA, 0,5~0,9'dur) | |||
| Temas geri tepme genliğini açma | Hanım | ≤3 | |||
| Ana devre direnci | Ω |
≤50(630A) ≤45(1250A) ≤35(1600~2000A) ≤25(2500A üzeri) |
|||
| Kapatma temas basıncı | N | 2400±200 (25KA) | |||
| 3100±248 (31,5KA) 4250±250 (40KA) | |||||
